Как установить сифон для душевого поддона

Замена сифона душевой кабины

Замена сифона душевой кабины

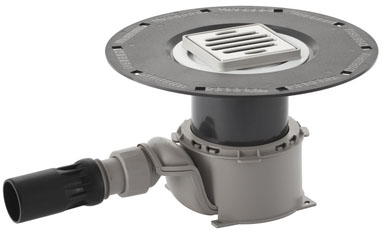

Сифон для душевой кабины с низким поддоном

Сифон выполняет функции своего рода промежуточного звена между душевым поддоном и канализационной системой. Силами этого компонента также обеспечивается гидравлический затвор (не во всех моделях), за счет чего исключается вероятность проникновения неприятных канализационных запахов в пространство помещения с установленной душевой кабиной.

Сифон для душевой кабины с низким поддоном

Конструкция стандартного сифона включает две главные части: слив и перелив (в некоторых моделях может отсутствовать). На современном рынке представлен достаточно большой выбор сифонов, различающихся, прежде всего, по особенностям конструкционного исполнения, механизму действия и габаритным размерам.

Самоочищающийся сифон для душевого поддона HL514/SN-80, горизонтальный, с диаметром отверстия 60 мм, с поворотным шарниром (выход 280° поворота, 10° наклона), с декоративной крышкой из нержавеющей стали (d=86мм), DN40/50Самоочищающийся сифон для душевого поддона HL514/SN-80
Сифон для душевых поддонов RADAWAY TB 90PСифон для душевого поддонa Radaway Turboflow TB90P (Польша)

В ходе рассмотрения нижеизложенной информации вы узнаете, какими бывают сифоны, как выбрать подходящую модель для использования в комплексе с душевой кабиной, оснащенной низким поддоном (в эту группу обычно включаются изделия высотой до 20 см), а также получите сведения, позволяющие выполнить подключение данного сантехнического изделия собственными силами, отказавшись от платных услуг сторонних исполнителей.

Обзор существующих разновидностей сифонов

В соответствии с механизмом действия, существующие разновидности сифонов классифицируются на 3 основные группы. С ключевой информацией о каждой из них вы можете ознакомиться в следующей таблице.

Таблица. Классификация сифонов по механизму действия

Сифоны типа «click-clack»

Полезный совет! При выборе типа конструкции и подходящих размеров сифона, ориентируйтесь на высоту поддона вашей душевой кабины, т.к. установка рассматриваемого сантехнического прибора осуществляется в пространстве под поддоном. Ввиду этого, для использования в комплексе с низким поддоном выбирается низкий же сифон. В продаже доступны модели, возвышающиеся над поверхностью пола на минимально возможные значения. Наиболее же часто встречающимися являются изделия высотой 80-200 мм.

Помимо классификации в соответствии с механизмом действия, сифоны делятся на 3 основные категории с учетом особенностей их конструкционного исполнения. Информация в отношении этих моментов приведена в следующей таблице.

Таблица. Классификация сифонов по типу конструкции

Классические трубные сифоны

С помощью монтажного ключа-заглушки завинчивающаяся часть сифона с уплотнительной прокладкой и с корпусом сифона подсоединяется к душевому поддону. Одновременно монтажный ключ-заглушка защищает сифон от загрязнений во время монтажа Сифон для поддона высотой в 60 мм может иметь самую причудливую форму
Сифон для душевого поддона Wirquin 30717981 Bonde James Сифон для низкого поддона душевой кабины

Таким образом, для использования в комплексе с душевой кабиной, укомплектованной низким поддоном, можно приспособить гофрированный сифон. Также подходящим вариантом является специальный сливной трап. На следующем примере показан прекрасный пример грамотно организованного подключения рассматриваемого сантехнического элемента.

Схема подключения сливного трапа

Сливной трап устанавливается в отверстие поддона душевой кабины либо же выполняющего его функции облицованного плиткой бетонного основания и соединяется с канализационной трубой. Вода поступает в «трап», и оттуда отводится в канализацию. Высота сливов этой категории колеблется в среднем в пределах 80-200 мм. При этом, чем ниже трап, тем более эффективно и качественно он работает. Также с помощью трапа можно обустроить полноценное отведение воды из кабины без традиционного поддона – сантехнический элемент в данном случае будет залит в стяжку. Пример подобного рода конструкции показан на следующем изображении.

Схема отведения воды

Цены на сифон для душевой кабины с низким поддоном

сифон для душевой кабины (низкий поддон) DC2005

На что еще обратить внимание, выбирая сифон?

Механизм действия и конструкция – не единственные критерии, которые необходимо принимать во внимание в процессе выбора сифона. Чтобы сантехническое изделие максимально качественно и долго справлялось с возлагаемыми на него задачами, ознакомьтесь с информацией, приведенной в следующей таблице, и обязательно пользуйтесь полученными рекомендациями, выбирая сифон для своей душевой кабины.

Таблица. Критерии выбора сифона для душевой кабины

Критерий выбораОписание
Диаметр сливного отверстияВ соответствии с актуальными стандартами, душевые поддоны оснащаются отверстиями, имеющими диаметр 52 мм, 62 мм, а также 90 мм. Прежде чем отправляться за сифоном, обязательно измерьте сливное отверстие вашего душевого поддона. Полученные сведения помогут вам лучше сориентироваться и выбрать наиболее подходящую модель рассматриваемого сантехнического изделия.
Важное замечание! Как правило, сифоны для подключения к канализации изначально идут в комплекте с душевой кабиной. Если имеющееся устройство вас полностью устраивает, можете выполнять подсоединение поддона с его помощью.
Пропускная способностьДанный показатель определяется размером водяного слоя, расположенного над сливным отверстием. Так, чтобы была обеспечена полноценная работа обустраиваемой системы, высота водяного слоя в случае со сливами диаметром 5,2 и 6,2 см должна составлять 12 см, и 15 см, если диаметр отверстия для отведения воды составляет 9 см.
Дополнительные элементыСифоны, насколько бы качественными и функциональными они не были, имеют свойство засоряться. Если не предусмотреть этот момент заранее, чистка сантехнического элемента в будущем может потребовать полного демонтажа системы.
Чтобы избежать столь трудоемкой работы, лучше изначально купить сифон, умеющий самостоятельно очищаться, либо же отдать предпочтение изделию, укомплектованному сеткой для сбора мелкого мусора – она не позволит сливу быстро и сильно засоряться.
В соответствии с актуальными европейскими стандартами, поддоны, оснащенные сливами диаметром 5,2 см и 6,2 см, устанавливаются таким образом, чтобы при необходимости мог быть получен беспрепятственный доступ к сифону и трубам для проверки их состояния, чистки и т.д.
В случае с 9-сантиметровыми сливами, чистка осуществляется посредством приемного отверстия.
Важно! Прочищать трубы сжатым воздухом запрещается. Из-за этого соединения могут разгерметизироваться, что приведет к возникновению протечек.

Порядок подключения сифона душевой кабины

Вы ознакомились с различными конструкциями душевых сифонов, различающихся по механизму действия и ряду других показателей. Вне зависимости от модели, подключение любого сифона выполняется в аналогичном порядке. Различия возникают разве что на стадии установки дополнительных элементов (ручка в автоматических сифонах, кнопка в сифонах типа «click–clack» и т.п.). Порядок их монтажа уточняйте в инструкции производителя – в зависимости от модели и конкретного бренда установка может иметь некоторые отличия.

Кнопка «click-clack» Кнопка – фото Кнопка в разборе

Установка сифона «с нуля»

Инструкция по первому подключению сифона к новой душевой кабине приведена в следующей таблице.

Полезный совет! Самостоятельное подключение сифона удобнее всего осуществлять после того, как поддон будет установлен на каркас.

Технология установки душевых поддонов

Душевой поддон монтируется намного легче, чем ванна. Но и при его монтаже можно столкнуться с непредвиденными трудностями. Какие нюансы надо учитывать и в каком порядке проводить работы?

  • 1 из 1

На фото:

1 Выбираем правильный поддон

Замеряем высоту канализационной трубы. Это самый важный фактор. Если она находится практически вровень с полом или возвышается над ним всего на пару сантиметров, возможна установка душевых поддонов любого типа. Если же труба выступает над полом более чем на 7 см, нужно покупать высокую модель, или потом придется сооружать подиум.

2 Проверяем комплектацию

На фото: cифон для душевого поддона 150.670.00.1 от фабрики Geberit.

3 Читаем инструкцию

У каждого производителя – своя специфика. К каждому поддону прилагается подробная инструкция по монтажу. В соответствии с российским законодательством она должна быть написана на русском языке, и разобраться в ней нетрудно. Чтобы понять, насколько сложной может оказаться установка душевых поддонов данного производителя, инструкцию надо читать внимательно и точно следовать ей.

4 Выполняем строительные работы

Подготавливаем пол. В зависимости от типа конструкции возводится подиум (из кирпичей, бруса или цемента) или, наоборот, в стяжке пола выдалбливается участок размером с поддон. Часто этот этап пропускают, поскольку большинство моделей просто устанавливается на ножки для душевого поддона – в этом случае может потребоваться выравнивание пола, как при установке ванны.

5 Замеряем углы

Устраняем неровности стен. Душевой поддон должен плотно прилегать к стенам, а для этого они должны быть ровными. Возьмите в руки угольник (или просто керамическую плитку) и определите, где на уровне установки поддона угол отличается от 90 градусов. Если стены еще не отделаны, то всё просто – их можно выровнять штукатуркой. Если же они облицованы плиткой, то установка душевых поддонов будет сложнее: после монтажа образовавшиеся щели придется закрывать накладками, планками, плинтусами и пр.

6 Собираем поддон

Проводим предварительную проверку. Прикручиваем ножки, закрепляем сифон. Пробуем установить поддон на место и прикидываем, какую подгонку деталей надо провести. Часто приходится отпиливать кусок отводной трубы, чтобы она вошла в раструб канализации. Сифоны для душевых поддонов разных фирм имеют неодинаковую конструкцию, и, возможно, тот, что идет в комплекте, вам не подойдет. Тогда придется покупать другой.

7 Заканчиваем монтаж

Регулируем высоту ножек. Верхние края установленного поддона должны располагаться строго параллельно полу, что можно проверить при помощи длинного строительного уровня.
Обрабатываем все стыки силиконовым герметиком. Это касается и соединения трубки сифона с канализацией, и зазоров между стенами и краями поддона.

9 Проводим тест

Нет ли протечек. После высыхания герметика – в течение 24 часов – можно опробовать конструкцию. Если установка проведена правильно, вода просачиваться не будет.

Сифон для душевого поддона

  • Виды сифонов для поддона
  • Устройство сифонов
  • Сифоны для низких и высоких душевых поддонов
  • Подключение сифона
  • Советы по выбору сифона
  • Обслуживание и уход за сифоном

Душевые кабинки пользуются большой популярностью в квартирах и частных домах. Особенно они хороши в небольших помещениях, где сложно поставить ванную. Какой бы ни была кабинка, необходимо организовать сток воды с поддона в канализации, для чего нужен специальный сифон.

Работает данное устройство довольно просто. Оно состоит из изогнутой трубы, внизу которой всегда есть вода. Сифон монтируется не только для душа, но и для всех других сантехнических устройств, работающих с водой.

Виды сифонов для поддона

Рынок сантехнической продукции предлагает самые разные сифоны по материалу производства, комплектации, качеству и цене. Его выбор также зависит от самого душевого поддона, а именно от сливного отверстия. Существует несколько вариантов классификации таких устройств:

По принципу работы:

  • бутылочные. Сифон получил данное название, так как он имеет форму простой бутылки. Но это не мешает ему быть максимально удобным в пользовании и функциональным;
  • трубные. Такие сифоны по своему устройству еще проще, чем предыдущие. Они сделаны в виде изогнутой трубы, выполняются из пластика, металла, поэтому имеют разные свойства и область применения. Но самый распространенный вид — это гофра, которую можно просто растянуть.

По методам управления:

  • обычные. Управление обычным сифоном производиться с помощью простой пробки. Когда она вытягивается, воды поступает в трубу, а с нее — в канализацию;
  • автоматические. Слив открывается автоматически, человеку необходимо лишь нажать на специальный рычаг. Это очень удобно, ведь не нужно нагибаться;
  • устройство Click-Clack. Особенная конструкция пробки слива позволяет нажимать на нее ногой, после чего она автоматически открывается. Это самая сложная система, поэтому наиболее дорогостоящая.

Устройство сифонов

Как уже говорилось, на рынке довольно много разных видов сифонов для душевой кабинки. Но самый популярный вид — это пластиковые сифоны, которые имеют лучшее сочетание цены и качества. Такое устройство имеет следующую комплектацию:

  • решетка, которая закрывает слив и предупреждает попадание крупных частиц в трубы;
  • уплотнитель для решетки. Чтобы решетка максимально плотно прилегала к поддону и не пропускала воду, между ними укладывают резиновый уплотнитель;
  • отводной выпуск. Он имеет бортик, к которому крепиться уплотнитель;
  • уплотнитель для патрубка, выполненный из резины;
  • винт, вкручиваемый в гайку патрубка;
  • главная деталь сифона, или чаша, в ней всегда пребывает вода;
  • гофра или труба, соединяющая чашу с канализацией.

Данные элементы обязательно должны иметься в комплекте каждого сифона. К примеру, резиновые уплотнители и прокладки предупреждают течь воды. Они должны быть с наружной и внутренней части слива душевого поддона. Все винты делаются из нержавеющего металла, что обеспечит долговечность всей конструкции сифона и его крепления.

Сифоны для низких и высоких душевых поддонов

Низкие душевые поддоны накладывают некоторое ограничение на использование различных сантехнических устройств для их обслуживания, в том числе и сифонов. Для организации слива воды с такого поддона не подойдет стандартный бутылочный сифон. Конечно, поддон можно установить на небольшой постамент, чтобы под ним получилось больше свободного места. Но это сводит на нет все преимущества такого душа. Чтобы решить проблему слива, специалисты рекомендуют использовать:

  • Гофрированный сифон. Благодаря своей гибкой конструкции, такой сифон можно разместить в ограниченном пространстве, организовав необходимый наклон для слива воды. Но минусом гофры является ее низкая прочность, а также на ее внутренней поверхности быстро накапливается грязь. Вполне возможно, что вскоре такой сифон придется менять. Благо, его стоимость невысокая.
  • Трубный сифон. Он имеет форму S-образной трубы с водяной пробкой. Занимает немного места и обеспечивает надежный слив. Трубу намного проще прочистить, чем гофру.

А для высоких душевых поддонов можно использовать абсолютно все виды сифонов. Благодаря такой конструкции, устанавливать и заменять трубы и другие элементы намного проще.

Подключение сифона

Установить новый или заменить уже существующий сифон довольно просто, для этого не нужно специальных знаний и особых инструментов. Сначала необходимо прочитать инструкцию, убедиться в наличии всех комплектующих. Чтобы подключения сифона прошло успешно с первого раза, следует придерживаться таких советов:

  1. Для обеспечения надежного слива, поддон обязательно должен находиться выше, чем канализационный вход.
  2. Специалисты рекомендуют использовать гибкие пластиковые трубы, ведь их намного проще регулировать.
  3. Наклон трубы — примерно 1-2 сантиметра на 1 метр длины.
  4. Если между душем и канализационным входом расстояние несколько метров или больше, то необходимо установить специальный насос, который будет откачивать воду с поддона.

Сам сифон устанавливается довольно просто. Сначала в слив вставляется решетка с прокладкой, отводной выпуск. К ним подсоединяется внизу чаша сифона, к ней — труба, идущая к канализации. На отвод канализации надевается патрубок, к нему крепиться труба сифона. При этом нужно использовать резиновые прокладки и уплотнители, чтобы сделать невозможной протечку. Система тестируется примерно 10-15 минут. Если при большом напоре воды протечек не обнаружено, то можно безопасно пользоваться душем.

Советы по выбору сифона

Чтобы выбрать подходящий сифон для своего душа, следует придерживаться таких советов:

  1. Один из главных критериев при выборе — диаметр слива поддона. Большинство моделей имеют диаметр 52, 62 и 90 мм. Данные о размере должны быть в инструкции душа, но можно вымерять его самостоятельно. Конечно, можно взять сифон меньшего диаметра, но это сделает невозможной надежную герметизацию.
  2. Имеет значение и пропускная мощность сифона. Она рассчитывается в зависимости от высоты поддона, в котором может находиться тот или иной объем воды. К примеру, если диаметр сифона — 52 или 62 мм, то для нормального слива максимальный уровень воды в поддоне не должен быть больше 12 см, а для более крупных сифонов — 15 см.
  3. Чтобы в будущем можно было чистить сифон без демонтажа всего душа, лучше покупать самоочищающиеся устройства. Обязательно нужно устанавливать на слив мелкую решетку, через которую не будут попадать волосы и другие мелкие частицы.

Обслуживание и уход за сифоном

Обслуживание устройства заключается в его регулярной очистке, в зависимости от частоты пользования душем. Если используются сифоны диаметром 52 или 62 мм, то нужно обеспечить доступ к ним для очистки, ведь они довольно быстро загрязняются. Сифоны диаметром 90 мм можно чистить через приемный патрубок. В большинстве моделей есть специальные чаши, в которых задерживается весь мусор. Он просто откручивается от сифона и чиститься.

Использовать химические средства для очистки можно и даже нужно, но для этого необходимо ознакомиться с инструкцией. Однако, пластиковые или гофрированные сифоны могут деформироваться некоторыми веществами, поэтому стоит быть осторожным при выборе чистящих средств.

Таким образом, в выборе и установке сифона своими руками нет ничего сложного. Главное – придерживаться всех рекомендаций и советов, изложенных в статье.

Выбор и монтаж сифона на душевую кабину

Для удобства применения, а также исправной работы душевого поддона, он в обязательном порядке должен оборудоваться таким элементом, как сифон. Что такое сифон вообще, и чем модель для душа отличается от модели для раковины. Данное сантехническое оборудование необходимо для образования гидравлического затвора. Помимо этого, сифон для душевого поддона требуется для устранения неприятных запахов в канализационных трубопроводах, а также предотвращает их проникновение в ванную комнату и дальше в остальные помещения.

Разновидности сифонов

В настоящее время строительный рынок предлагает огромное разнообразие душевых поддонов и кабин. Зачастую их устройство значительно отличается между собой. В связи с тем, что отверстия для слива в поддонах могут быть размещены в самых различных местах, важно, чтобы сифон под душевой поддон обладал всеми требуемыми конструктивными особенностями. В большинстве случаев, это изделие состоит из двух основных частей:

  1. Перелив, в случае если он предусмотрен.
  2. Слив – внешне представляет собой гибкий изогнутый трубопровод, как правило, с возможностью его регулирования по длине и высоте.

На сегодняшний день различают следующие разновидности оборудования для душевых поддонов – это стандартные изделия, сифоны с автоматическим регулированием, а также устройства, выполненные по принципу click-clack. Всем известны обычные сифоны на ванну, которые функционируют по довольно несложной технологии – вода начинает собираться в поддоне после перекрытия заглушки, когда заглушка пребывает в открытом положении, происходит слив.

И все же эти устройства немного устарели. Им на замену пришли более современные варианты данного устройства, а именно сифоны с автоматическим регулированием. Комплектацией предусмотрено наличие ручки, которая вручную открывает и закрывает слив, при этом абсолютно не требуется гидравлический затвор и пробка.

Однако это далеко не предел. Новые автоматические изделия укомплектованы довольно полезной функцией, которая имеет название click-clack. Другими словами, это название механизма, который оснащается заглушкой и располагается непосредственно в отверстии для слива.

Для того чтобы закрыть или открыть отверстие для слива, достаточно лишь ногой нажать на заглушку: одно касание – отверстие закрывается, второе касание ноги приводит к его открытию.

Принцип работы и монтаж

Сифон для поддона душевой кабины, его еще называют «сантехническим трапом». Данное оборудование для слива воды из поддона устанавливается таким образом, чтобы сливной трубопровод выполнялся под определенным уклоном, который позволит всей воде, проходящей через кран, без каких-либо задержек вытекать непосредственно в сливную систему.

Иногда подобные устройства, предназначенные для душевых поддонов, укомплектованы не только сливом в дне, но и переливным отверстием в стенке, а также оснащаются парой сливных трубопроводов. Один монтируется к переливу, другой трубопровод к отверстию на дне. Перелив, в большинстве случаев требуется, когда происходит засорение основного отверстия для слива, в связи с тем, что во многих душевых поддонах отсутствуют закрывающие пробки, а при нормальном функционировании слива, застой воды в них полностью исключен.

В некоторых устройствах отверстие для слива монтируется на дно поддона. Как правило, сливной трубопровод спрятан в небольшом возвышении (примерно 8-20 сантиметров). В других моделях сифонов слив излишней воды осуществляется непосредственно в пол. В этом случае, сливные трубопроводы укладываются в специально проделанную канавку. Поверх данной системы рекомендуется устанавливать плитку, с хорошими показателями по влагостойкости.

Кроме того, возможны следующие виды данного оборудования:

    сифон для душа с низким поддоном

Гофрированные сифоны. Данное оборудование предназначено для самых неудобных низких и узких мест. Если сравнивать с остальными моделями, данные устройства менее долговечны. Однако его монтаж возможен в тех местах, где не способен поместиться любой другой сифон. Внешне сифон для низкого душевого поддона представляет собой гофрированный трубопровод, который изгибается под любым углом. Непосредственно в данном изгибе образуется водяной затвор. В результате придания требуемой формы, трубопровод фиксируется при помощи крепежей – специальных пластмассовых лент.

  • Бутылочные сифоны. Это оборудование наиболее оптимально для кухонных моек. В отличие от других разновидностей данных устройств, они занимают больше места. Внешне они схожи с формой бутылки, собственно от этого они и получили свое название. Затвор образуется как раз в этой «бутылке». Прежде чем, отправится в канализационную систему, в ней оседает всевозможный мусор. Данная модель популярна благодаря легкой чистке устройства от накопившихся загрязнений. К примеру, в некоторых моделях для этого достаточно лишь открутить нижнюю часть «бутылки» и тщательно ее промыть. Кроме того, в данном устройстве можно обнаружить мелкие потерянные вещи, такие как расстегнувшаяся сережка, которую смыло струями душа. Непосредственно перед откручиванием такого устройства важно поставить емкость, чтобы вода не пролилась на пол.
  • Трубные сифоны. Внешне это изделие выглядит как трубопровод из металла или пластика, который изогнут в форме буквы «U» или «S». В данной ситуации водяной затвор образуется непосредственно в изгибе трубопровода. В отличие от гофрированных сифонов, они значительно прочнее, хотя их жесткая конструкция требует присутствие определенной площади для их расположения.
  • Как правильно выбрать сифон

    При подборе данного оборудования наиболее важным параметром считается так называемая высота трапа. В большинстве случаев она составляет 8-20 сантиметров. От высоты трапа зависит высота установки поддона. Также важно помнить, что уклон трубопроводов системы канализации должен составлять не менее 1-1,5 см, приходящихся на один метр. Ведь от уклона напрямую зависит скорость слива воды в систему канализации. В итоге высота монтажа душевого поддона основана на трех основных параметрах:

    1. Монтажная высота трапа;
    2. Высота точки врезки в общую канализационную систему;
    3. Перепад уровня трубопровода канализации для душевого поддона по всей длине.

    Стандартные душевые кабины, в которых не предусмотрены установки типа «тропически душ» или «водопад», а также гидромассажные панели, могут быть оборудованы сифонами с небольшим диаметром. В данном случае важно подобрать соответствующую лейку для душевой кабины, в противном случае вода в поддоне попросту не успеет слиться в систему канализации. Независимо от того, что пропускная способность напрямую связана с диаметром сифона, ни в коем случае не нужно подбирать данные изделия «на глазок». К примеру, сифон диаметром 90 мм способен обеспечить слив воды от 30 до 50 литров за одну минуту. В связи с этим необходимо выяснить его пропускную способность, а также сравнить ее с характеристиками монтируемого в душевой кабине оборудования.

    Грамотное оборудование канализационной системы в душевой кабине позволяет получать настоящее удовольствия от принятия водных процедур, а главное, находясь под струями «тропического ливня» не думать о переполнении душевого поддона, когда в минуту выливаются десятки литров воды.
