Наружные стены монолитных зданий

Наружные стены монолитных зданий могут иметь многовариантные решения:

— стены полностью монолитные;

— стены слоистые с монолитным железобетонным слоем;

— стены, выполненные из не бетонных материалов (кирпич, ячеистобетонные и керамзитобетонные блоки).

Полностью монолитныестены возводят из бетона плотностью 1000-1400 кг/м 3 . Современные требования строительной теплотехники ограничивают их применение южными районами страны.

Монолитные слоистые наружные стены имеют внутренний несущий железобе­тонный слой, а для выполнения наружного слоя существует ряд модификаций: —

А — наружный монолитный слой;

Б — наружный слой из кирпичной кладки;

В — с наружной облицовкой железобетонными скорлупами.

А — Монолитные слоистыенаружные стены (рис. 8) возводят непосредствен­но на строительной площадке с предварительной установкой в опалубку термопакетов. После чего производят одновременное бетонирование наружного (не менее 70 мм) и внутреннего слоев. В уровне перекрытия бетонные слои стены соединяют бетонными шпонками. Между шпонками укладывают несгораемый утеплитель, играющий роль по­этажного разделителя.

Б — Монолитная наружнаянесущая стена с наружным слоем из кирпичной кладки (рис. 9)

В первую очередь возводят внутренний монолитный слой, к которому при помо­щи анкеров крепят утеплитель. Для соединения внутреннего

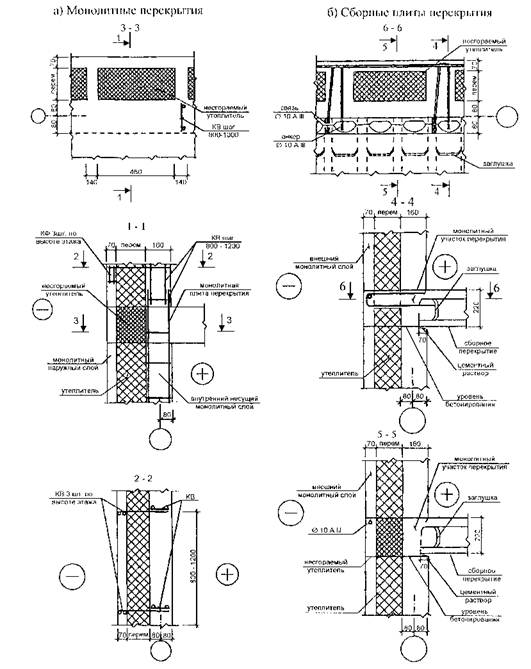

Рис.8. Монолитная слоистая наружная стена.

монолитного слоя и кир­пичной кладки закладывают металлические связи, на которые накалывают утеплитель.

Монолитная плита перекрытия заходит за несущий внутренний бетонный слой наружной стены в виде решетки с гнездами утеплителя. При перекрытиях, выполнен­ных из сборных железобетонных плит, в теле стены устраивают монолитный пояс, свя­занный арматурой со сборными элементами перекрытия.

По высоте стены в уровне перекрытия устанавливают по наружной поверхности облицовочную плитку под кирпич.

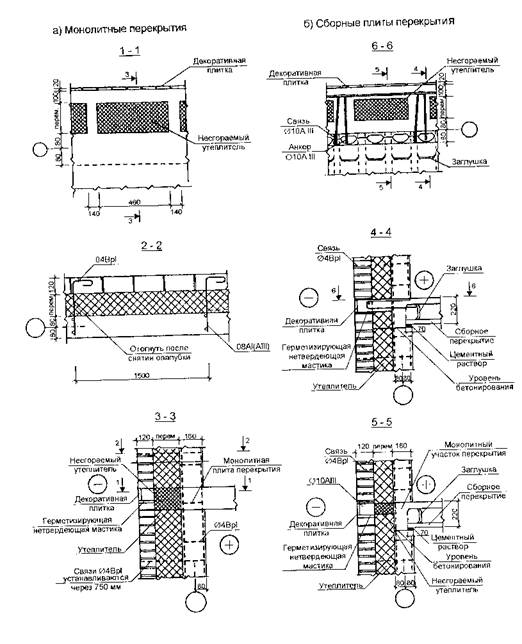

Рис.9. Монолитная слоистая наружная стена с облицовкой кирпичом.

В — Трехслойная монолитная наружная стена с наружной облщовкойжелезобе­тонными скорлупами(рис. 10). Скорлупа может иметь любую конфигурацию сечения.

Монолитная плита перекрытия, как и в описанном выше варианте, заходит за внутренний железобетонный слой стены в виде решетчатой конструкции с гнездами утеплителя.

Технология производства такой конструкции предусматривает в первую очередь установку и крепление к перекрытию и внутренним поперечным монолитным стенам железобетонных скорлуп. Затем на скорлупу с внутренней стороны наклеивают утепли­тель. После чего приступают к армированию и бетонированию в щитовой опалубке вну­треннего несущего

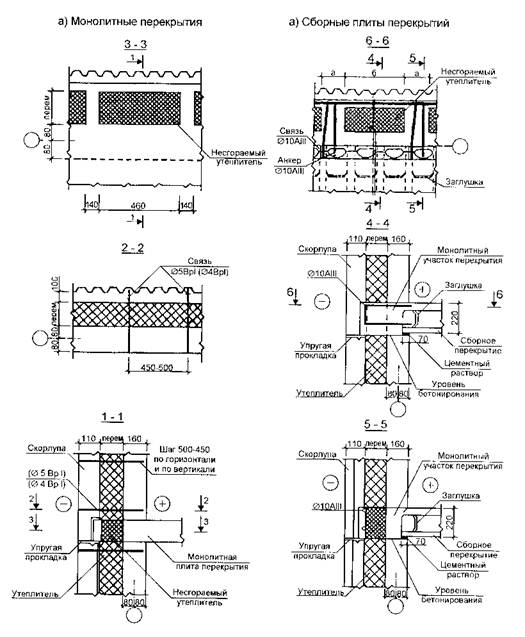

Рис.10. Монолитная слоистая наружная стена с облицовкой железобетонными

слоя стены. Перекрытие, как и в варианте Б — может быть решено с применением сборных плит.

Применение

Система трёхслойной слоистой кладки с утеплителем из каменной ваты

1. Кладка из крупноформатных блоков
2. Сплошное основание
3. Однослойная теплоизоляция
4. Однослойная гидроизоляция
5. Однослойная теплоизоляция
6. Штукатурно-клеевая смесь
7. Крепежный элемент
8. Вентиляционный зазор
9. Устройство примыкания оконного блока

Область применения:

Система ТН-ФАСАД Стандарт предназначена для теплоизоляции фасадов самонесущих ограждающих конструкции каркасно-монолитных зданий и сооружений различного назначения. В малоэтажном строительстве в качестве несущей ограждающей конструкции.

Состав:

* Уточняйте возможность производства партии материала необходимых размеров/толщин.

• Однослойная теплоизоляция: ТЕХНОБЛОК ПРОФ; ТЕХНОВЕНТ ОПТИМА; IZOVOL Ст-75; IZOVOL Ст-90
• Однослойная теплоизоляция: Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO

1. ТЕХНОНИКОЛЬ не является системодержателем системы ТН-ФАСАД Стандарт.
2. Толщина теплоизоляции определяется согласно теплотехническому расчету.

Описание:

Система ТН-ФАСАД Стандарт представляет собой трехслойную конструкцию стены с внутренним теплоизоляционным слоем из плит каменной ваты. В качестве теплоизоляционного слоя применяются плиты их каменной ваты ТЕХНОБЛОК СТАНДАРТ / IZOVOL Ст-50. Наружную часть кладки (наружную версту) соединяют с внутренней верстой гибкими связями из базальтопластика с фиксатором зазора. Этот элемент устанавливается через теплоизоляционный слой и дополнительно поддерживает его в проектном положении.

Для предупреждения образования сплошного мостика холода в перекрытие при монолитных работах вставляются термовкладыши из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF. В малоэтажном строительстве (высотой до 9 м) систему можно возводить как несущий элемент здания. В таком случае перекрытия опираются на внутреннюю часть стены, наружная кладка возводится непрерывно на высоту здания. При многоэтажном строительстве система опирается на межэтажное перекрытие.

Классический вид фасаду придает кирпичная облицовка, при этом конструкция является вентилируемой, что позволяет не накапливать конденсат в утеплителе за счёт зазора между каменной ватой и облицовкой. Конвекция осуществляется при помощи специальных отверстий в вертикальных швах кладки.

Гибкие связи для монолитной стены

Гибкие связи для монолитной стены от производителя

Базальтовая гибкая связь представляет собой стержень круглого сечения с песчаным анкером на одном конце и дюбельной гильзой на другом. В основании через утеплитель сверлится отверстие, в которое забивается дюбель, а свободный конец связи с песчаным анкером заделывается в кладочный шов облицовочного слоя. Для создания воздушного зазора применяется защелкивающийся фиксатор из ударопрочного и морозостойкого полипропилена.

Область применения

Базальтовые гибкие связи применяются для соединения несущей монолитной стены с облицовочным слоем через утеплитель. При необходимости возможно создание вентилируемого зазора.

Установка базальтопластиковых гибких связей

Количество и расположение гибких связей в многослойных стенах определяется на стадии проектно-сметной документации. Обычно на 1 м² глухой стены требуется 4-5 гибких связей. Рекомендованный шаг между гибкими связями по вертикали и горизонтали — 500 мм.

Установка дополнительных гибких связей с шагом 300 мм необходима:

• по периметру проемов;
• у деформационных швов;
• у парапетов;
• в углах здания.

Преимущества базальтопластиковых гибких связей

• Высокая прочность
• Длительный срок эксплуатации
• Высокая энергоэффективность здания, лишение «мостиков холода»
• Стабилизация тепло-влажностного режима эксплуатации
• Легкость монтажа
• Надежность соединения элементов ограждающих конструкцию
• Уменьшение стоимости

Методика установки гибких связей с одним песчаным анкером и гильзой

на закрепленном утеплителе. Важно, чтобы после установки связи ее конец с песчаным напылением попал в растворный шов облицовочного слоя

Диаметр используемого бура должен быть 10 мм, а глубина отверстия должна быть на 10-15 мм больше длины гильзы соответствующей марки гибкой связи, но не менее 6 см

в готовое отверстие и забить ее молотком

свободный конец связи с песчаным анкером. Минимальная глубина анкеровки гибкой связи – 9 см

В продаже аналоги гибких связей «Гален»

Схемы монтажа
