Система для скрытого крепления плитки под кирпич

Фасадная система NordFOX

Универсальность алюминиевой фасадной системы NordFox® позволяет использовать многообразие нестандартных видов облицовочных материалов в сочетании с самыми сложными архитектурными решениями. С использованием подсистемы NordFox® выполнено свыше 2 000 объектов различной степени сложности в России и странах ближнего зарубежья. Смонтировано свыше 7 млн. кв. м навесных вентилируемых фасадов.

Методы крепления системы NordFox

Фасадная система MTC-v-350Фасадная система MTC-v-350Фасадная система MTC-v-350Фасадная система MTA-v-100
Крепление декоративной пазогребневой плитки под кирпич на планках.Крепление фасадной декоративной плитки под кирпич с пропилами на планках.Крепление фасадных терракотовых плит скрытым способом.Крепление плит из керамогранита видимым способом.
Фасадная система MLV-v-20Фасадная система MLV-v-20Фасадная система MTA-v-100Фасадная система MTH-v-100
Крепление плит облицовки скрытым способом на пропилах.Крепление плит облицовки скрытым способом с усиленным горизонтальным профилем.Крепление листовых материалов видимым способом с примыканием к стене.Крепление кассетных панелей скрытым способом с помощью иклей.
Фасадная система MLV-v-20Фасадная система MLK-v-300Межэтажная система DTМежэтажная система H
Крепление плит облицовки скрытым способом при помощи аграф.Крепление плит из крупноформатного керамогранита комбинированным способом.Крепление с установкой кронштейнов только в межэтажные перекрытия.Крепление с установкой кронштейнов только в межэтажные перекрытия.

Преимущества подсистемы NordFOX

  • Заводская готовность продукции — 95%, что при монтаже сводит влияние человеческого фактора к минимуму. Податливость в обработке дает преимущество в производительности труда.
  • Отсутствие вертикальной деформации кронштейнов при воздействии весовых нагрузок. Возможно крепить короткие направляющие на одном кронштейне. Допускается крепление несущих кронштейнов только в межэтажные перекрытия при слабой несущей способности ограждающей конструкции.
  • Экструдированные элементы подсистемы не требуют дополнительной подгонки и всегда соответствуют заданным размерам. Максимальный вынос облицовочного материала (экрана) от ограждающей конструкции — 500 мм.
  • Срок безремонтной эксплуатации фасадной системы 50 лет. Надежность NordFOX доказывает опыт применения на объектах высотой до 260 м. На сегодняшний день на системе NordFOX в России смонтировано 25 высотных объектов (выше 100 м).
  • Система применяется на зданиях различного назначения всех уровней ответственности, степеней огнестойкости и классов функциональной и конструктивной опасности. Класс пожарной опасности подконструкции — К0.

С помощью фасадной системы Норд Фокс возможен монтаж навесных вентилируемых фасадов с использованием практически всех видов фасадного облицовочного материала: керамическая черепица, декоративная пазогребневая, терракотовая и HPL плиты, керамогранит, стальные и алюминиевые композитные панели, плиты из фиброцемента и др.

Имеется вся разрешительная документация на продукцию.

УЗНАТЬ ЦЕНУ ИЛИ ЗАДАТЬ ВОПРОС

Заполните простую форму обратной связи. Мы свяжемся с вами в кратчайшие сроки и ответим на все ваши вопросы.

Читать еще:  Облицовочный кирпич плитка фагот

Sirius 700

Система навесных вентилируемых фасадов Sirius-700

предназначена для утепления наружных стен и облицовки з даний клинкерной плиткой скрытым способом крепления

Система Sirius -700 выполнена в шести вариантах:

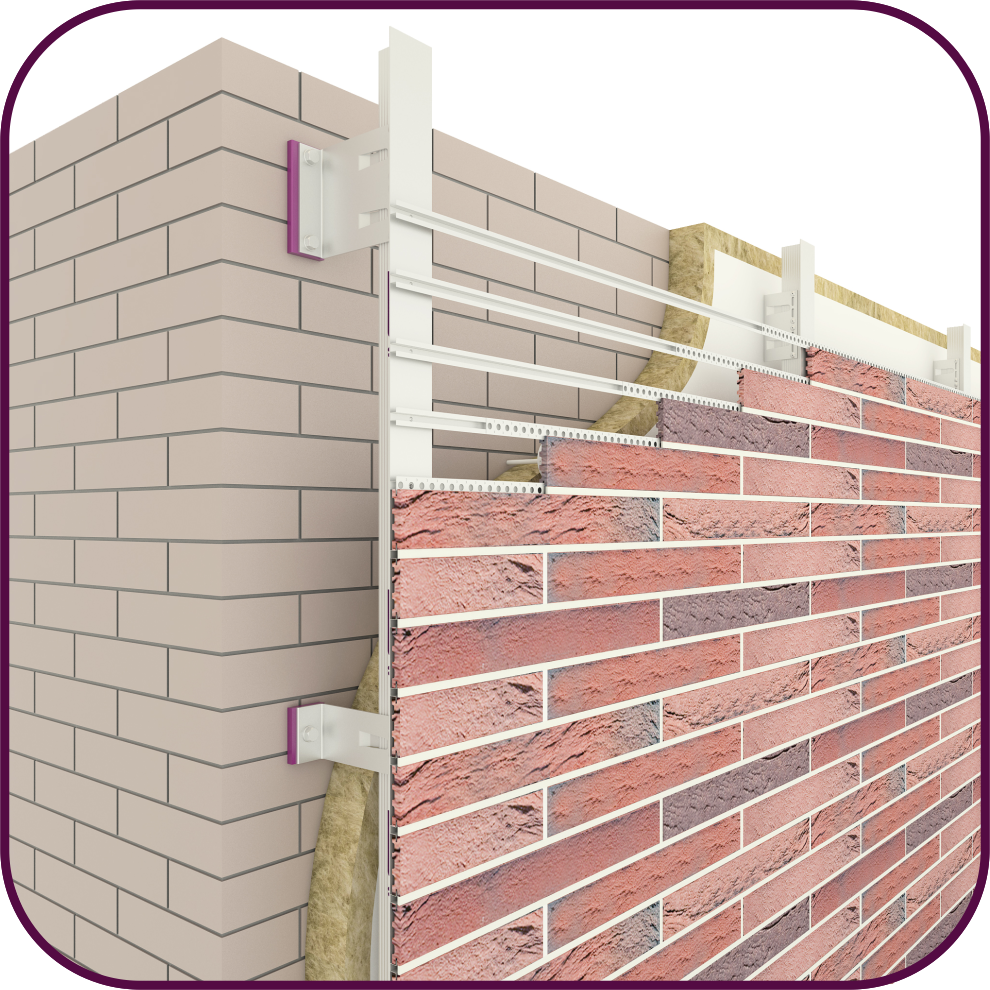

  • Экономичный SL-700 под затирку; SL-701 без затирки,

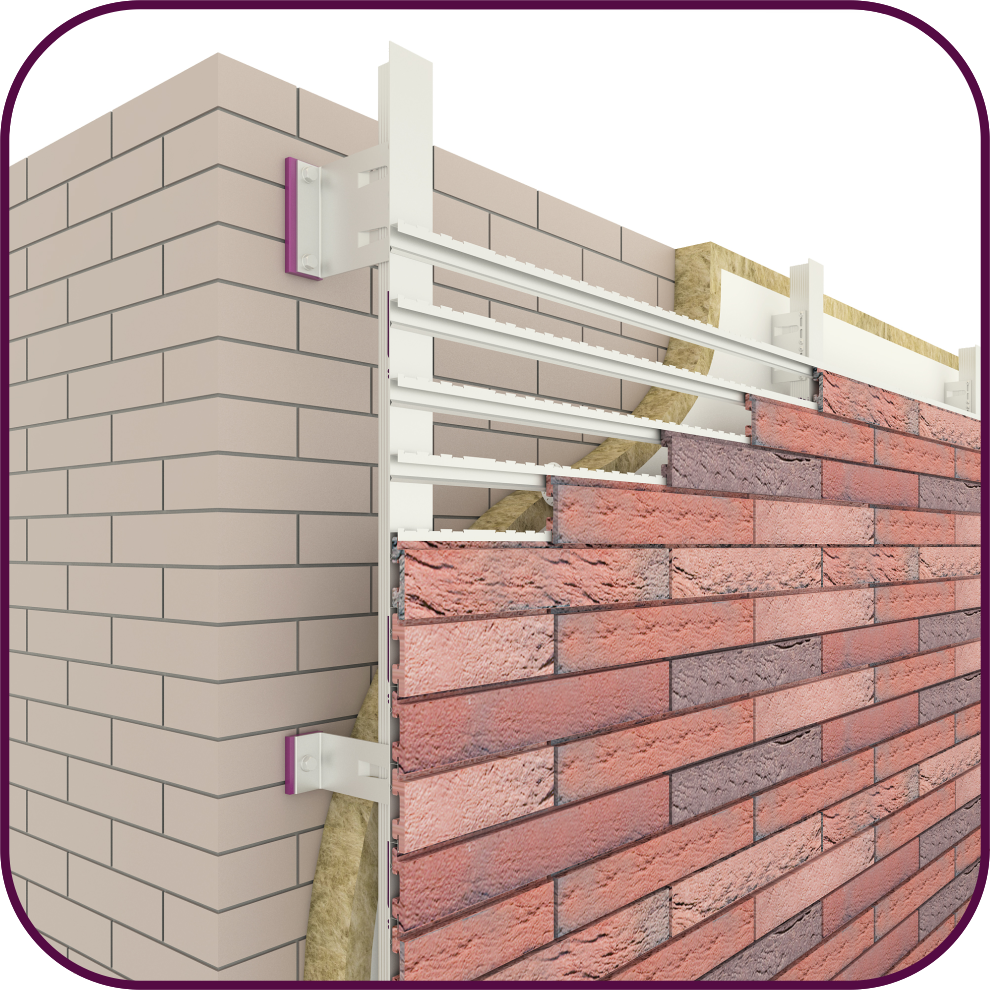

  • Базовый SP-700 под затирку; SP-701 без затирки,

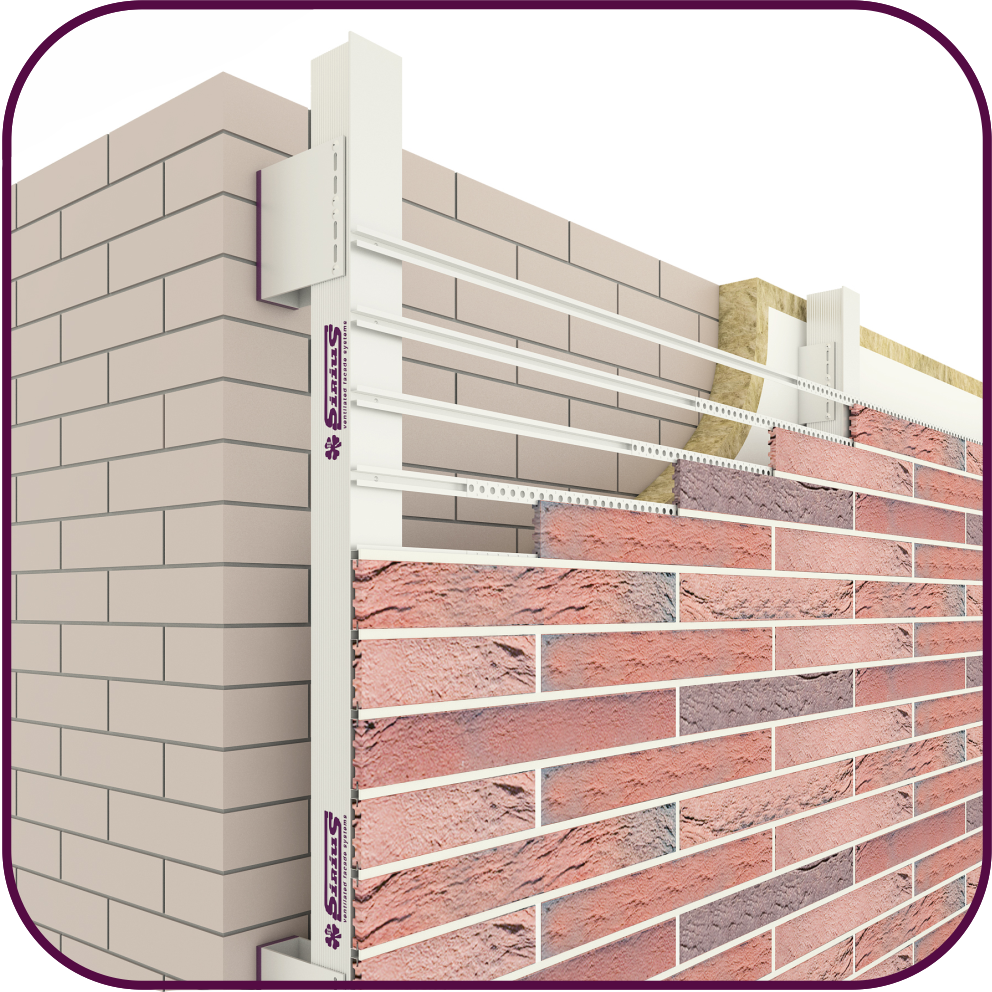

  • Для высотных зданий SH-700 под затирку и SH-701 без затирки.

В системе этого вида используется клинкерная плитка позволяющая имитировать шов кирпичной кладки . Этот способ крепления условно называют «Сухим»

Областью применения такой системы являются административные и жилые здания.

Базовый вариант системы Sirius-700 подразумевает использование в качестве несущих элементов П-образные кронштейны, а в качестве основного профиля- профиль замкнутого квадратного сечения. Такая конфигурация элементов обеспечивает максимальные прочностные показатели.

Система данного вида применяется для снижения рисков, возникающих в результате влияния субъективного фактора на монтаж фасадов, а также при желании иметь на своем объекте систему с более высоким коэффициентом запаса.

Применятся на объектах любой сложности: административные здания, спортивные сооружения, жилые дома «Премиум» класса

В отличии от SР-700, плитка крепится без использования затирки, что обеспечивает отсутствие мокрых процессов при монтаже фасада. Такой способ монтажа менее трудоемкий и затратный.

Система для высотных зданий имеет максимальные показатели по запасу прочности.

Система SH – 700 используется на зданиях, где «стены» не выдерживают вырывных нагрузок на анкер от навесной системы, а также на высотных зданиях. Система крепится в межэтажные перекрытия, в креплении используется 4 анкера, что гарантирует максимальную надежность конструкции.

Применяется на объектах любой сложности: при реконструкции и строительстве жилых домов, административных зданий, спортивных сооружений, а также на объектах находящихся в регионах с повышенной ветровой нагрузкой.

Так же, как и в системах SL-701 и SР-701, клинкерная плитка крепится без использования затирки.

Рекомендуется применять на зданиях с недостаточно прочным стеновым заполнением и высотных зданиях, так как повышенные ветровые нагрузки предполагают более надежный способ крепления фасадной системы.

Способы скрытого крепления фасадной облицовки

Навесные фасадные системы предусматривают в основном механическое крепление различных видов облицовки, которую, по визуальному восприятию можно условно разделить на три типа:

— с видимым креплением;

— с частично видимым креплением;

Видимое крепление часто можно встретить на керамогранитных фасадах, где в качестве крепежного элемента используют так называемый кляммер. Не смотря на различные попытки замаскировать его под цвет фасада с помощью окраски, все равно с расстояния несколько метров кляммерное крепление становится заметным. Это же относится и к закреплению облицовки с помощью заклепок и саморезов, головки, которых окрашивают под цвет облицовки.

Читать еще:  Керамическая плитка манхеттен под кирпич

Видимое кляммерное крепление фасадной плитки

Частично видимые крепления обычно устанавливаются в швах между плитами облицовочного материала. Наиболее распространенными являются анкера и шпильки, например при креплении натурального камня. Т.е. такое крепление не видно на лицевой части фасада, но видно в его швах.

Скрытые варианты закрепления облицовки наиболее эстетично привлекательны, хотя с этим и связан ряд трудностей при их применении. Их условно можно разделить на три основных типа:

Принцип работы и устройство механических крепежных элементов скрытого крепления похож между собой и построен на принципе распора упругих элементов (шайб, кольца, втулки) внутри глухого отверстия с плоским дном или специальной выточкой. В последнем варианте, канавка более надежно позволяет удерживать крепеж внутри отверстия за счет зацепления с материалом облицовки.

Наиболее популярными видами механических креплений для скрытого монтажа являются анкера Fischer FZP, цанговый анкер типа KEIL, анкер Hilty MFT и распорные анкеры от турецкой HAZ Metal или немецкой Halfern Deha.

Крепежные элементы для механичекого скрытого крепления фасадной облицовки

Преимущество механических скрытых креплений заключаются прежде всего в надежности и большой скорости монтажа в любое время года. При этом если учитывать необходимость предварительной подготовки отверстий, а также затраты на инструмент, то преимущество в скорости станет не таким уж и большим по сравнению с клеевым вариантом крепления. Еще одним недостатком скрытого механического крепления фасадной облицовки является ограничение в толщине облицовочного материала, что позволяет его использовать в основном для натурального камня и некоторых видов керамогранита.

Клеевое крепление облицовки, с появлением надежных клеевых составов, приобретает все большую популярность у фасадчиков. Отсутствие трудоемких работ по подготовке облицовочного материала, а также потребности в металлоемкой и сложной подконструкции – основные причины этого. Надежность клеевой конструкции сегодня практически ничем не уступает механической. Например, клеевые составы SIKA позволяют закрепить к металлокаркасу облицовочные материалы от керамогранита до фиброцемента. К главному недостатку клеевого крепления следует отнести требования к определенному температурному режиму зоны выполнения монтажных работ, что ограничивает монтаж в холодное время года.

Клеевое крепление фасадного керамогранита

И последний тип скрытого крепежа под НФС – комбинированный. Фактически в качестве крепежа используются резьбовые или гладкие шпильки, которые с одной стороны к облицовке закрепляются с помощью клеевого состава, а с другой к системе подконструкции.

Читать еще:  Что такое гибкая плитка под кирпич

Такой вид хоть и встречается в некоторых фасадных проектах, но остается больше экзотикой из-за большой трудоемкости подготовительных работ (нарезка и вклейка шпилек).

Не смотря на значительные выгоды скрытого крепления его применение пока не стало подавляющим перед другими видами и применяется в основном в фасадах со строгими архитектурными требованиями к их эстетике. Объясняется это большими накладными расходами, на такой фасад выражающимися в подготовительных работах, стоимости монтажа и подсистемы.

Система Alucom SKG для крепления плит керамогранита скрытым способом

Рассчитана для крепления плит керамогранита толщиной от 10 до 12 мм
Alucom Classic SKG 60-325 (410)мм
Размер швов между плитами керамогранита всего от 4 до 6 мм
Лёгкость подсистемы компенсирует большой вес плит керамогранита
Конструкция системы защищена от коррозии
Долговечна. Срок эксплуатации до 100 лет
Крепление осуществляется скрытым способом
Есть вся необходимая техническая документация

Своя доставка по Москве, Московской области и регионам России. Доставка в страны СНГ осуществляется транспортными компаниями. Самовывоз со склада г. Малоярославец ул. Калужская д.64

Особенности:

  • Надежность крепления всей конструкции за счет применения болтового соединения кронштейна и направляющей.
  • Элементы крепления не выступают за плоскость облицовывающей плитки.
  • Быстрота сборки, обусловленная оригинальной конструкцией поворотного кляммера.
  • Концевые и поворотные кляммера устанавливаются в пазы вертикальной направляющей, что облегчает процесс монтажа и предотвращает перекос плиток.
  • Эстетическая привлекательность, характеризующаяся возможностью уменьшить швы между плитками навесного вентилируемого фасада из керамогранита до 4-6 мм.

Alucom SKG — алюминиевая подоблицовочная конструкция, выполненная из сплава А6063 Т6, обеспечиваемый диапазон регулировки относа от стены от 40 мм до 350мм. В качестве облицовки используются плиты из керамического гранита в диапазоне толщин 10-12мм. Крепление осуществляется скрытым способом при помощи поворотного кляммера, изготовленного из нержавеющей стали 12Х18Н10Т. Кляммер входит в специальный паз в торце плиты керамогранита и фиксирует его.

Опыт работы и различные исследования показывают, что лучше всего использовать алюминиевые комплектующие для монтажа фасада из керамогранита. Только такой материал для вентилируемых фасадов способен прослужить максимально долгое время, алюминий легок, устойчив к коррозии и обладает хорошей прочностью.

ООО «Алюком»
г. Москва, ул. Нагатинская, д. 16, стр. 9, офис 2-5

Тел.: +7 (495) 268 0444
E-mail: info@alucom.ru

Производство и склад: Калужская обл., г. Малоярославец, ул. Калужская, 64.
