Водоотводная канава вдоль откоса

КАНАВА ВОДООТВОДНАЯ

длинный простейшего типа открытый водоотвод определенного поперечного сечения, выкопанный в грунте для сбора и отвода воды. К. в. делятся на нагорные для отвода воды, подтекающей с нагорной стороны к откосу выемки, и отводные, отводящие воду от насыпи при отсутствии резервов. Отводные К. в. устраиваются также вдоль станционных площадок. Ширина К. в. по дну обычно не менее 0,4—0,6 м, глубина — 0,6 — 0,7 м; откосы (в зависимости от грунта) одиночные или полуторные. Продольный уклон дна не менее 6,002. Неукрепленные К. в. допускаются в обыкновенных грунтах при уклонах дна не более 0,004. В К. в., укрепленных сплошной дерновкой, допускается скорость течения воды до 0,5— 0,6 м/сек; при скоростях течения 2 м/сек К. в. укрепляют одиночной мостовой, а при скоростях 3 м/сек — двойной.

Технический железнодорожный словарь. — М.: Государственное транспортное железнодорожное издательство . Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. 1941 .

  • КАМЫШИТ
  • КАНАВОКОПАТЕЛЬ

Полезное

Смотреть что такое «КАНАВА ВОДООТВОДНАЯ» в других словарях:

Канава водоотводная — канава, предназначенная для пропуска воды из боковых канав и резервов или находящихся в пределах дорожной полосы котловин в ближайшие водоемы или пониженные места рельефа. Источник: Справочник дорожных терминов … Строительный словарь

Канава — ж., горн., часто с опред. Узкий ров, траншея, трапецевидного или прямоугольного сечения, предназначенная главным образом для разведки месторождений полезных ископаемых, стока и отвода воды и т. п. Если полоса залегает близ земной поверхности, то… … Словарь золотого промысла Российской Империи

Канава поперечная — водоотводная канава, сооружаемая при ожидаемом большом скоплении воды для спуска ее из боковых канав в сторону от земляного полотна. Источник: Справочник дорожных терминов … Строительный словарь

Наименования горных выработок — Вассерштольна Везен (везенок) Вруб Выработка (внутренняя, горная, очистная, подготовительная, разведочная) Выкат Гезенг Дудка Дура Езен (езенок) Забирка Забой Заверка Закон Залог Заработка Зарез Зумф Зухорт Зух штольня Канава (водоотводная,… … Словарь золотого промысла Российской Империи

КЮВЕТ — [КАНАВА БОКОВАЯ] водоотводная канава, проходящая вдоль обочины дороги (Болгарский язык; Български) канавка (Чешский язык; Čeština) odvodňovací příkop (Немецкий язык; Deutsch) Graben; Böschungsmulde; Seitengraben (Венгерский язык; Magyar)… … Строительный словарь

Водоотлив — (a. water pumping, water drainage; н. Wasserhaltung; ф. exhaure; и. desague) удаление шахтных и карьерных вод из горн. выработок. При подземной разработкe различают главный B., предназначенный для откачки общешахтного притока воды, и… … Геологическая энциклопедия

КЮВЕТ — в фортификации небольшая канавка, делаемая на дне больш. рва. Словарь иностранных слов, вошедших в состав русского языка. Павленков Ф., 1907. КЮВЕТА, КЮВЕТКА, КЮВЕТ (фр. cuvette ровик). 1) ров, сделанный для того, чтобы мелководье стало… … Словарь иностранных слов русского языка

НАСЫПЬ — участок земляного полотна, в пределах к рого его основная площадка располагается выше земной поверхности. Н. возводятся при пересечении жел. дор. линией низин, логов, оврагов, речных долин и т. п. Лучшим материалом для Н. являются все… … Технический железнодорожный словарь

Торфяная культура — или культура болот имеет целью обращение бесплодных болотных пространств в состояние, пригодное для сельскохозяйственного пользования. Болота разделяются на моховые и травяные (или луговые); первые образуются, обыкновенно, выше уровня воды, на… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

ВОДОПОЙНЫЙ ПУНКТ — комплекс инж. сооружений, обеспечивающих поение скота на пастбищах и скотопрогонных трассах. Вода в В. п. подаётся из искусств. (шахтный колодец, скважина) или природного (река, озеро) водоисточника. Обычно в составе В. п.: шахтный колодец,… … Сельско-хозяйственный энциклопедический словарь

Как выкопать и укрепить канаву для отведения воды

Чтобы заболоченный участок вокруг дома превратился в цветущий сад, необходимо взять под контроль грунтовые и дождевые воды. Систему водоотведения можно создать самостоятельно или с привлечением специалистов.

  1. Как выкопать и укрепить канаву для отведения воды
  2. Определение и назначение водоотводной канавы
  3. Нормативные требования
  4. Устройство и принцип работы
  5. Последовательность работ по созданию канавы
  6. Способы укрепления
  7. Преимущества и недостатки

Как выкопать и укрепить канаву для отведения воды

Повышенный уровень грунтовых вод или дождевые потоки, затапливающие участок с прилежащих склонов, создают угрозу заболачивания придомовой территории. Подвалы, цокольные этажи, колодцы подвергаются угрозе затопления. Загрязненная вода может повредить фундамент дома, нарушить работу водопровода или канализации. Под влиянием внешней влаги подземные коммуникации будут перемерзать зимой, заиливаться в теплое время года. Необходима продуманная система осушения земли вокруг дома, предусматривающая удаление поверхностных и подземных вод. Ориентируясь на потребности и бюджет планируются две системы водоотведения.

  • Ливневая – устраняет с участка поверхностные дождевые или снеговые воды.
  • Дренажная – не дает грунтовым водам подниматься на поверхность земли.

Нельзя выводить ливневый водосток в дренажную систему. Иначе в дождливый период перфорированная дренажная труба быстро переполнится, вода через отверстия станет проникать в почву. Вместо осушения дрен будет напитывать землю влагой.

Если надо быстро осушить участок, проще всего пригласить специалистов. Они спланируют эффективную систему водоотвода открытого, закрытого или смешанного типа с учетом особенностей рельефа и пожеланий хозяина. Мастера, используя спецтехнику, аккуратно выкопают траншеи, проложат трубы, восстановят или перепланируют ландшафт.

При наличии свободного времени можно самостоятельно выкопать канаву для отведения воды вдоль участка, вооружившись штыковой лопатой. Водоотводный канал – простой способ добиться желаемого результата.

Определение и назначение водоотводной канавы

Водоотводная канава – это часть открытой дренажной системы, сооружаемая для защиты грунта от избыточной влаги. Ненужная вода по руслу канала выводится за территорию участка в водосборные колодцы или водоемы.

Кювет — водоотводная канава, расположенная по периметру участка, или придорожная канава вдоль обочин дороги для отвода воды.

Нагорная — канава, предназначенная для перехвата воды, поступающей с вышележащего склона.

Нормативные требования

Строительными правилами определены безопасные расстояния от канав до заборов и жилых строений. Для предотвращения размыва основания фундамента удаление должно составлять не менее 30 см от здания. Стенки дрена необходимо тщательно уплотнять, чтобы избежать просачивание воды.

Исходя из строительных нормативов (см. СНиП 2.05.07-85) водоотводные каналы:

  • сооружаются на участках, где грунтовые воды располагаются глубже 2-х метров;
  • прокладываются в сторону водосборника с уклоном, составляющим на 10 м русла: 2 см на глинистых грунтах, 3 см на песчаных;
  • располагаются со стороны притока воды с вышележащего участка;
  • прокладываются в закрытых лотках при наличии воды в грунте в течение всего года;
  • для предотвращения заиливания должны иметь скорость потока 25-30 см/с (если откосы без озеленения).

Запрещается отводить грунтовые воды в природные водоемы с рыбой, с проточной водой или используемые для отдыха. Стоки не должны приводить к заболачиванию низин или дальнейшему размыванию оврагов. Нормативы определяют дифференцированный подход к сооружению водостоков в зависимости от рельефа местности, особенностей грунта, степени обводненности участка.

Устройство и принцип работы

Глубину, ширину, наклон, геометрию, другие параметры водоотводных сооружений оптимальные для конкретного участка могут быть вычислены специалистами на основании гидравлических расчетов по расходу воды при дождевом стоке с использованием табличных значений, указанных в Пособии к СНиП 2.05.07-85, пункт 2.190.

Читать еще:  Приложение рисование откос для автокада

Строительные нормы не регламентируют местоположение, размеры водоотводных каналов, их количество для отдельного участка. Данные параметры зависят от обводнения конкретной территории и определяются для каждого случая индивидуально.

Как правило, каналы имеют трапециевидную форму, глубина составляет около 0,7 м, ширина 0,5 м. Стены желоба для предотвращения осыпания делаются с уклоном 25-30 градусов, тщательно утрамбовываются. На дно отсыпается тонкий слой мелкого щебня или песка. Срок жизни канавы можно значительно увеличить, укрепив стены различными способами.

В первую очередь необходимо предусмотреть отведение воды от мест ее скопления на участке: их покажут лужи и ручьи после дождя. Схема устройства дренажной системы водоотводных канав может быть линейной или П-образной, охватывая усадьбу с нескольких сторон, или подобно дереву иметь основной ствол с примыкающими к нему ответвлениями. Однако наиболее эффективное осушение достигается в случае размещения дренажных траншей по периметру участка.

Минимальный уклон от 2% создается в водоотводящей канаве с целью обеспечить равномерную скорость потока, не допуская застоя воды и засорения дрена. Максимума 7% достигает на равнинных участках.

Если на участке слабый грунт или недостаточно места для устройства большого канала, целесообразно использовать водоотводные лотки.

Последовательность работ по созданию канавы

Для самостоятельной прокладки траншеи понадобятся: штыковая и подборная лопаты, тачка, строительный уровень, колышки, бечевка, рулетка. Далее:

  • выбирается место;
  • колышками и, натянутой между ними, бечевкой отмечается линия прокладки;
  • выполняются земляные работы, излишки грунта вывозятся на тачке.

Уклон дна канала, выводится в сторону водосборника, его необходимо постоянно контролировать с помощью строительного уровня.

Способы укрепления

Укрепление канавы каменной кладкой

Водоотводная канава по конструкции – простое недолговременное сооружение. Тем не менее, не прилагая особых затрат, дрен можно превратить в украшение ландшафта усадьбы.

Неоформленные земляные стенки водоотвода размываются потоками воды, осыпаются, что приводит к засорению и ухудшению дренажных свойств канала. Данная проблема легко решается укреплением откосов. Выбор наиболее оптимального способа зависит от типа грунта и желаемого результата.

  • Желоб канала выкладывается природным камнем.
  • Вдоль края канала высаживаются декоративные кустарники или дикорастущие травы с развитой корневой системой, надежно закрепляющей откосы.
  • Укрепление стенок водоотвода трехмерной георешеткой.
  • Одерновка верхней части откоса: закрепление кусков дерна производится специальными деревянными спицами.
  • Использование геоматов, состоящих из трехслойных пластиковых решеток.
  • Применение габионов.
  • На глинистых почвах хороший результат достигается использованием геотекстиля, покрытого толстым слоем песка или щебня.
  • Для дачного участка допустим бюджетный вариант: укрепление откосов старыми листами шифера или автомобильными шинами.

Во всех случаях, укрепив боковые стены, необходимо усилить дно, создав 5-10 сантиметровую прослойку из песка, щебня, гравия, скальника или битого кирпича.

Преимущества и недостатки

Открытый дренаж предохраняет почву от переувлажнения и помогает избежать проблем, сопряженных с повышенной влажностью. Увеличивается срок жизни строений, повышается плодородие почвы, растет урожайность культурных растений. Преимуществами устройства водоотвода в открытом грунте являются:

  • простота устройства, низкая стоимость;
  • возможность провести работы собственными силами;
  • быстрое удаление талых или дождевых вод за пределы домовой территории.

В числе недостатков можно назвать:

  • короткий срок службы;
  • непривлекательный вид;
  • необходимость частого ремонта из-за осыпания откосов и засорения узких участков.

Устройство открытых водоотводов часто применяется при обустройстве дачных участков или придомовых территорий. Это малозатратный, но результативный способ повышения комфортабельности проживания на земле. Творческий подход может превратить простую канаву в уникальную особенность ландшафта.

Дренажная канава: плюсы и минусы открытой системы отвода воды

Не каждому посчастливилось стать собственником земельного надела на ровной, освещаемой солнцем и в то же время сухой местности – многие вынуждены довольствоваться участками на почвах с высоким уровнем грунтовых вод и большим риском подтопления. Однако это не повод для грусти – избавиться от этой проблемы можно!

Особенности и назначение

Прежде чем разобраться в особенностях дренажной канавы, следует остановиться на самом понятии «дренаж». Итак, дренаж – это процесс осушения болотистой почвы и выведение из грунта излишков влаги. Еще этим термином обозначают устройство системы траншей, канав и колодцев, которые предназначены для отвода воды. Зачем это необходимо?

Излишек воды в земле создает немало проблем. Постоянное «хлюпанье» под ногами и непросыхающие лужи – лишь самые мелкие из них. Гораздо плачевнее другие неприятности.

  • Негативное влияние на посадки. Собрать хороший урожай в условиях повышенной влажности практически нереально, корни растений загнивают, и саженцы попросту не развиваются.
  • Расположенные высоко грунтовые воды исключают любую возможность обустройства подвала или погреба под домом.
  • Большая опасность грозит и самому дому, а также дополнительным хозяйственным постройкам на участке, поскольку в период активного таяния снега земля наполняется влагой и начинает пучиться. Это создает дополнительное давление на несущие конструкции и зачастую вызывает деформации опор.

Обустройство дренажа считается отличным решением, которое поможет предотвратить все перечисленные проблемы. Как правило, частные участки защищают с помощью дренажной канавы, в которой укреплена труба. Эта система создает хорошие условия для сбора и выведения воды в более низкую зону.

Создать защитные сооружения на даче самостоятельно вполне реально, но необходимо это сделать до начала работ по благоустройству. Дренажная канава, труба или колодец – эти элементы формируют систему осушения на участке.

Еще до начала работ по обустройству участка важно определить вероятность затопления, а также оценить свои собственные возможности и выбрать дренажную систему, которая максимально соответствует особенностям рельефа и возможностям бюджета.

Выделяют несколько разновидностей дренажной канавы.

  • Открытый дренаж – эта система считается наиболее простой, здесь не требуется серьезных земляных работ, единственное, что необходимо – это выкопать по всей территории участка несколько канав, а также вывести туда ливневую трубу. Такая система позволяет эффективно выводить излишки полива и дождевых вод.
  • Глубокий дренаж – этот вариант более трудоемкий, он используется на участках, в которых грунтовые воды расположены близко к поверхности, а также на глинистых почвах с плохой впитываемостью влаги. Основу дренажной конструкции здесь составляет труба, укрепленная в предварительно выкопанной траншее. Последняя, в свою очередь, ведет к специальному водосборнику либо коллекторной трубе большего размера.
  • Вертикальный дренаж – такая система предполагает обустройство сети из нескольких колодцев, которые монтируются вокруг здания, заливающаяся в них влага откачивается насосом. Это эффективная система, однако, она требует тщательных инженерных расчетов и дорогостоящих работ.
Читать еще:  Георешетка для укрепления откос

Где нужна и каковы требования?

Дренажная канава чаще всего предусматривается на относительно небольших участках, это обусловлено малой степенью автоматизации работ по ее проведению, необходимостью регулярного ремонта и недолгим сроком эксплуатации. В промышленных целях канавы практически не используются.

Существуют определенные СНиПы, которые устанавливают нормативы и требования, предъявляемые к дренажным канавам.

В соответствии с ними категорически запрещается выводить траншею с ливневыми водами к:

  • водоемам, населенным живыми организмами;
  • размытым оврагам либо неукрепленным рвам;
  • проточным ручьям и рекам;
  • водоемам, на берегу которых обустроены зоны семейного отдыха;
  • низинам, склонным к заболачиванию.

Не допускается установка дренажной канавы на земельных участках в случаях, если высота протекания грунтовых вод составляет менее 2 метров. В противном случае сточные воды могут попасть в водоносные потоки. Для таких участков специалисты рекомендуют обустраивать каналы, оснащенные закрытыми люками.

Все типы дренажной системы подчиняются нормативам СП 104-34-96 и СНиП 2.05.07-85. В них уточняются допустимые углы наклона, предельные расстояния до жилых объектов и прочих конструкций, а также оптимальные варианты исполнения в зависимости от особенностей почвы, рельефа местности, а также необходимой пропускной способности канавы.

В соответствии с ними выделяют следующие требования.

  • На ровной местности угол наклона не должен превышать 3-5% – это примерно соответствует перепаду высоты на 3-5 см каждые 10 метров.
  • Дренажная канава должна обустраиваться в удалении от заборов и несущих конструкций дома и хозяйственных построек, в противном случае высока вероятность размытия их основания. Поэтому расстояние от канавы до возведенных конструкций должно быть не менее 30 см, а стенки дренажной системы в обязательном порядке должны уплотняться, чтобы воды не замывались под фундаменты.

Достоинства и недостатки

Преимущества дренажной канавы очевидны – это возможность эффективного выведения излишней влаги с участка, а значит – снижение риска следующих неприятных явлений:

  • затопление земельного участка;
  • заболачивание грунта и частое образование непросыхающих луж;
  • гниение несущих деревянных опор строительных конструкций;
  • гибель корней растений;
  • угнетение роста саженцев на территории земельного надела;
  • образование плесени и активное размножение грибка;
  • чрезмерное скопление грязи на придомовой территории;
  • развитие хронических бронхолегочных заболеваний вследствие постоянно высокой влажности.

Приятный бонус – возможность самостоятельного обустройства канавы. Для этого не требуется никакой спецтехники, каждому взрослому человеку под силу взять лопату и выкопать траншею, ну и, конечно, это самый низкобюджетный способ дренирования, поскольку он не требует практически никаких финансовых затрат.

А вот среди недостатков можно указать следующие:

  • канава обладает меньшей эффективностью в сравнении с ливневой канализацией;
  • водоотвод этого типа имеет довольно короткий срок использования;
  • канава требует регулярного обслуживания и периодического уплотнения, а также прочистки и восстановления насыпи.

Многие считают, что водоотводная канава существенно ухудшает ландшафт, однако, специалисты уверяют, что при необходимости можно задекорировать траншею так, что она гармонично впишется в общий дизайн участка.

Как сделать самому?

Собственники дачных и загородных участков чаще всего занимаются обустройством дренажной канавы своими руками.

  • Для того чтобы система водоотведения была максимально эффективной, для начала размечают участок, а затем дожидаются первого сильного дождя и смотрят, где скапливается больше всего воды – именно оттуда необходимо выводить воду в первую очередь.
  • Проще всего провести канавы в том случае, если земля на участке имеет естественный уклон, тогда единственное, что понадобится – это выкопать П-образную яму вдоль забора. Хотя довольно часто траншею выкапывают в форме елочки, «ветки» которой заводятся на разные участки земельного надела, а затем сводятся в единый «ствол».
  • Глубина канавы должна составлять 70 см, а ширина – примерно 40-50 см. Она должна начинаться выше уровня дома, чтобы полноценно собирать сток талых и дождевых вод, а выводиться уже за пределы участка через установленные дренажные трубы.
  • Дно траншеи обычно выкладывают щебнем, который плотно утрамбовывается, а на гравий укладывается перфорированная водосточная гофротруба с диаметром около 10 см.
  • На финишном этапе трубы оборачивают слоем геотекстиля и делают укрепление откосов траншеи.

Если участок лишен уклона, то стоит отдать предпочтение другим типам дренажной системы.

Основы гидродинамики Дорожные кюветы

Основы гидродинамики. Дорожные кюветы

Просмотр содержимого документа
«Основы гидродинамики Дорожные кюветы»

Основы гидродинамики Дорожные кюветы

  • Автор: Щеглачева А. Ю., преподаватель

  • Цель занятия: сложить у студентов представление об устройстве водоотводных канав.

Водоотводные канавы – это одно из водоотводных сооружений, проектируемых во всех выемкам и в насыпях высотой от 0 до 1,5 м.

У насыпей проектируют продольные водоотводные канавы или резервы. Резервы применяют на участках, где насыпь полностью или частично отсыпается грунтом из резерва. Резервы не применяются в пределах раздельных пунктов с путевым развитием, населенных пунктов, а также на поймах рек.

У выемок и полувыемок с нагорной стороны устраивают нагорные и забанкетные канавы. В выемках и полувыемках для сбора воды с откосов и верхнего строения пути служат кюветы, лотки и кювет-траншеи (в скальных выемках).

Размеры канав по глубине и ширине дна определяются расчетом и должны быть не менее 0,6 м. На болотах эти размеры должны быть не менее 0,8 м. Заложение откосов канав принимается не круче 1:1,5 (рис. 1).

Рис. 1. Поперечный разрез канавы

Продольный уклон канав должен быть не менее 0,003. На болотах, речных поймах и в других местностях малого естественного уклона местности продольный уклон водоотводных канав допускается уменьшать до 0,002, а в исключительных случаях – до 0,001.

Наибольший продольный уклон канав устанавливается расчетом в зависимости от:

  • вида грунта,
  • типа укрепления откосов дна канавы,
  • допускаемой скорости течения по размыву при пропуске расчетного расхода воды.

Забанкетные канавы устраивают для сбора дождевых вод, выпадающих на банкет и кавальер, и отвода их вдоль выемки (рис. 2).

Рис. 2. Схема устройства забанкетной канавы:

1 – поверхность косогора; 2 – откос выемки; 3 – банкет; 4 – забанкетная канава; 5 – кавальер

Кюветы в выемках, как правило, проектируются трапецеидальной формы с шириной по дну не менее 0,4 м, глубиной 0,6 м. Крутизна откосов принимается 1:1,5.

Лотки вместо кюветов устраивают в случаях:

– наличия слабых и водонасыщенных грунтов, в которых не обеспечивается устойчивость откосов кювета;

– когда устройство кюветов нормальных размеров приводит к значительному увеличению объема земляных работ по устройству выемки. Особенно это важно учитывать при устройстве выемки в скальных грунтах.

Лотки могут иметь трапецеидальную, прямоугольную и полукруглую форму. На рис. 3 показан прямоугольный железобетонный лоток. Такие лотки имеют глубину до 1,0 м. Если требуется заложение лотка на бóльшую глубину, то применяют железобетонные лотки рамной конструкции (рис. 4). Глубина таких лотков может быть 1,5 и 2,0 м.

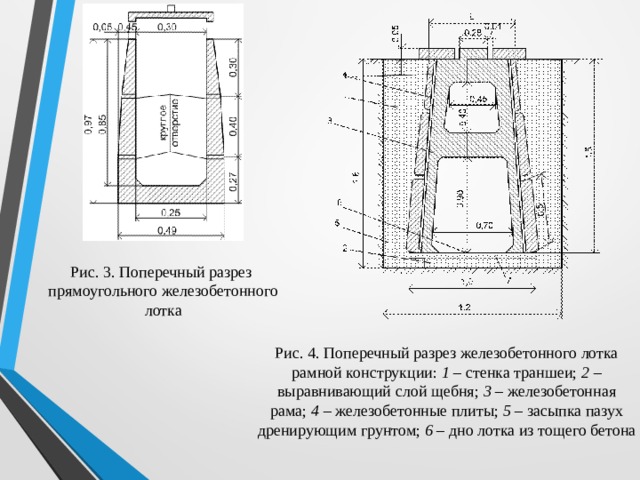

Рис. 3. Поперечный разрез прямоугольного железобетонного лотка

Читать еще:  Карьеры откос при рекультивации

Рис. 4. Поперечный разрез железобетонного лотка рамной конструкции: 1 – стенка траншеи; 2 – выравнивающий слой щебня; 3 – железобетонная рама; 4 – железобетонные плиты; 5 – засыпка пазух дренирующим грунтом; 6 – дно лотка из тощего бетона

При устройстве водоотводных канав на местности с крутым уклоном при скорости течения воды в канаве до 3,0 м/с применяют укрепление канавы железобетонными лотками – полутрубами (рис. 5).

Рис. 5. Железобетонный лоток полутрубный: 1 – железобетонный лоток; 2 – песок; 3 – местный уплотненный грунт

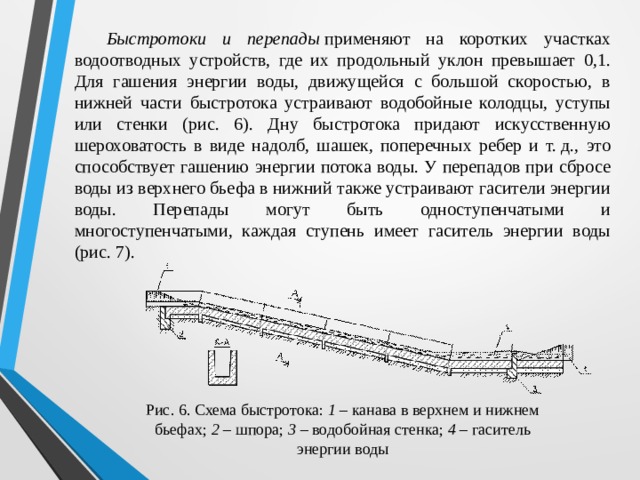

Быстротоки и перепады применяют на коротких участках водоотводных устройств, где их продольный уклон превышает 0,1. Для гашения энергии воды, движущейся с большой скоростью, в нижней части быстротока устраивают водобойные колодцы, уступы или стенки (рис. 6). Дну быстротока придают искусственную шероховатость в виде надолб, шашек, поперечных ребер и т. д., это способствует гашению энергии потока воды. У перепадов при сбросе воды из верхнего бьефа в нижний также устраивают гасители энергии воды. Перепады могут быть одноступенчатыми и многоступенчатыми, каждая ступень имеет гаситель энергии воды (рис. 7).

Рис. 6. Схема быстротока: 1 – канава в верхнем и нижнем бьефах; 2 – шпора; 3 – водобойная стенка; 4 – гаситель энергии воды

Быстротоки и перепады монтируются из сборных железобетонных конструкций обычно прямоугольного вида. Все стыки между отдельными элементами изолируются, чтобы струи воды не проникали под конструкцию и не вымывали грунт, этой же цели служат шпоры.

Рис. 7. Схема трехступенчатого перепада: 1 – канава; 2 – шпора; 3 – водобойные стенки; 4 – гасители энергии воды

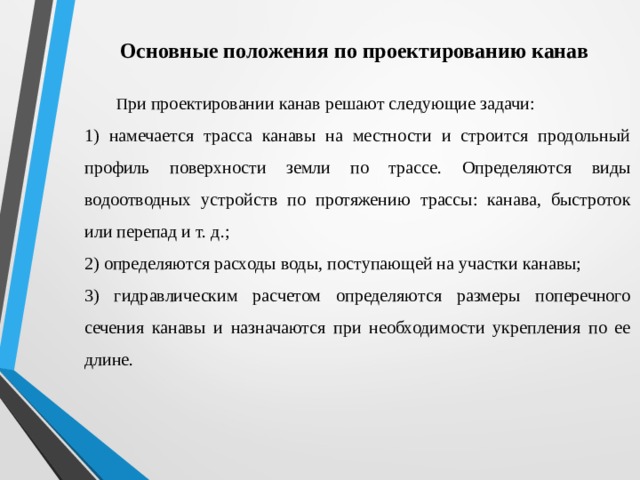

Основные положения по проектированию канав

П ри проектировании канав решают следующие задачи:

1) намечается трасса канавы на местности и строится продольный профиль поверхности земли по трассе. Определяются виды водоотводных устройств по протяжению трассы: канава, быстроток или перепад и т. д.;

2) определяются расходы воды, поступающей на участки канавы;

3) гидравлическим расчетом определяются размеры поперечного сечения канавы и назначаются при необходимости укрепления по ее длине.

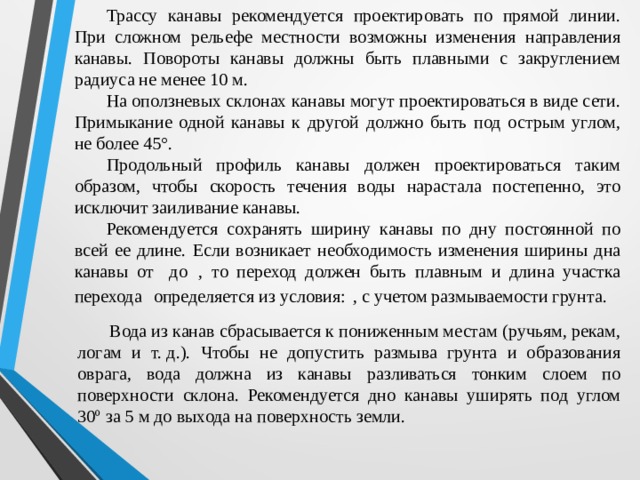

Трассу канавы рекомендуется проектировать по прямой линии. При сложном рельефе местности возможны изменения направления канавы. Повороты канавы должны быть плавными с закруглением радиуса не менее 10 м.

На оползневых склонах канавы могут проектироваться в виде сети. Примыкание одной канавы к другой должно быть под острым углом, не более 45°.

Продольный профиль канавы должен проектироваться таким образом, чтобы скорость течения воды нарастала постепенно, это исключит заиливание канавы.

Рекомендуется сохранять ширину канавы по дну постоянной по всей ее длине. Если возникает необходимость изменения ширины дна канавы от до , то переход должен быть плавным и длина участка перехода определяется из условия: , с учетом размываемости грунта.

Вода из канав сбрасывается к пониженным местам (ручьям, рекам, логам и т. д.). Чтобы не допустить размыва грунта и образования оврага, вода должна из канавы разливаться тонким слоем по поверхности склона. Рекомендуется дно канавы уширять под углом 30º за 5 м до выхода на поверхность земли.

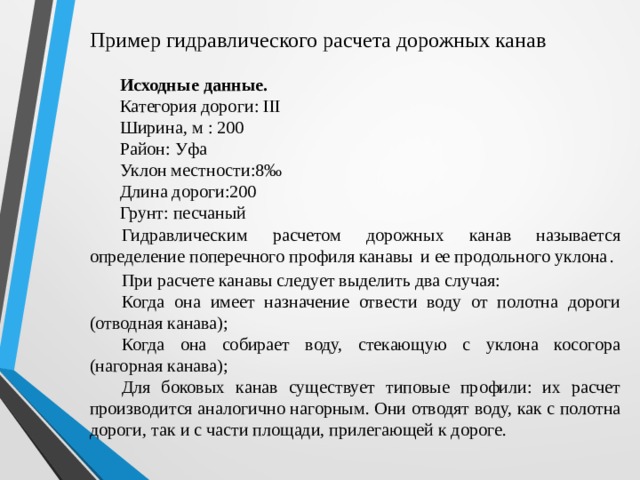

Пример гидравлического расчета дорожных канав

Исходные данные.

Категория дороги: III

Гидравлическим расчетом дорожных канав называется определение поперечного профиля канавы и ее продольного уклона .

При расчете канавы следует выделить два случая:

Когда она имеет назначение отвести воду от полотна дороги (отводная канава);

Когда она собирает воду, стекающую с уклона косогора (нагорная канава);

Для боковых канав существует типовые профили: их расчет производится аналогично нагорным. Они отводят воду, как с полотна дороги, так и с части площади, прилегающей к дороге.

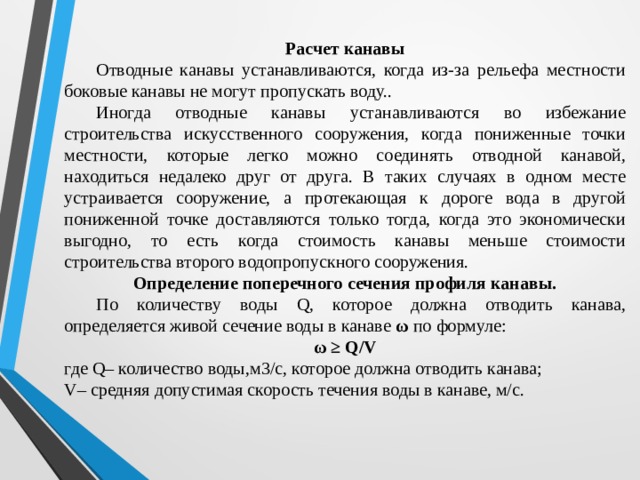

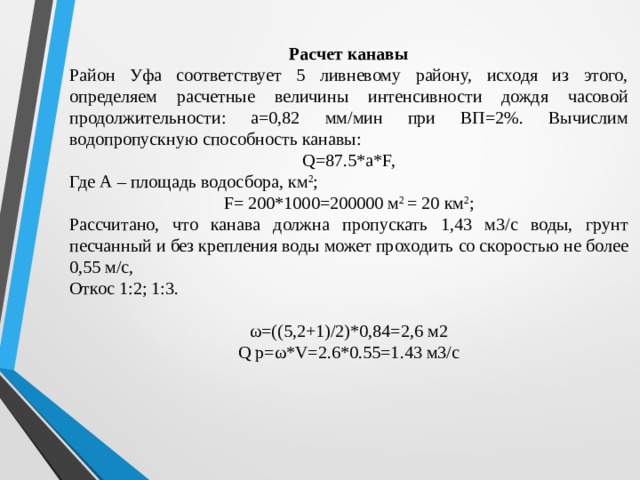

Расчет канавы

Отводные канавы устанавливаются, когда из-за рельефа местности боковые канавы не могут пропускать воду..

Иногда отводные канавы устанавливаются во избежание строительства искусственного сооружения, когда пониженные точки местности, которые легко можно соединять отводной канавой, находиться недалеко друг от друга. В таких случаях в одном месте устраивается сооружение, а протекающая к дороге вода в другой пониженной точке доставляются только тогда, когда это экономически выгодно, то есть когда стоимость канавы меньше стоимости строительства второго водопропускного сооружения.

Определение поперечного сечения профиля канавы.

По количеству воды Q, которое должна отводить канава, определяется живой сечение воды в канаве ω по формуле:

где Q– количество воды,м3/с, которое должна отводить канава;

V– средняя допустимая скорость течения воды в канаве, м/с.

Нужно учитывать допустимую среднюю скорость течения воды в канаве, так как при скорости течения воды больше средней допустимой, то начнется размыв грунта в канаве.

Для супесей допустимая скорость по дну W=0,55 м/с; средняя расчетная V– 0,9 м/с.

По определению площади живого сечения w вычисляют толщину слоя воды в канаве h и затем поперечный профиль канавы f путем увеличения воды h на 0,2 м (не менее).

Поперечный профиль канавы устанавливают в виде трапеции в слабых грунтах и треугольника так, где глубоко (более 2 м), залегают грунтовые воды, и в крепких грунтах.

Ширина канавы трапецеидального сечения по дну берется в зависимости от количества транспортируемой воды. Но не менее 0,4 метра .

Расчет канавы

Район Уфа соответствует 5 ливневому району, исходя из этого, определяем расчетные величины интенсивности дождя часовой продолжительности: a=0,82 мм/мин при ВП=2%. Вычислим водопропускную способность канавы:

Где А – площадь водосбора, км 2 ;

F= 200*1000=200000 м 2 = 20 км 2 ;

Рассчитано, что канава должна пропускать 1,43 м3/с воды, грунт песчанный и без крепления воды может проходить со скоростью не более 0,55 м/с,

Q p=ω*V=2.6*0.55=1.43 м3/с

Определение продольного уклона канавы

Скорость течения воды в канаве зависит от ее продольного уклона: чем , больше уклон, тем больше скорость течения воды. Во избежание размыва канавы нужно подобрать соответствующий продольный уклон, чтобы скорость течения не превышала допустимые нормы.

Этот вопрос решается при помощи формулы Шези:

где V — средняя скорость течения воды в канаве, м/с;

R — гидравлический радиус;

Определяем гидравлический радиус канавы – это отношение площади живого сечения водотока w к смоченному периметру P;

Смоченным периметром P называется сумма длин сторон AB+BC+CD канавы, смачиваемых водой.

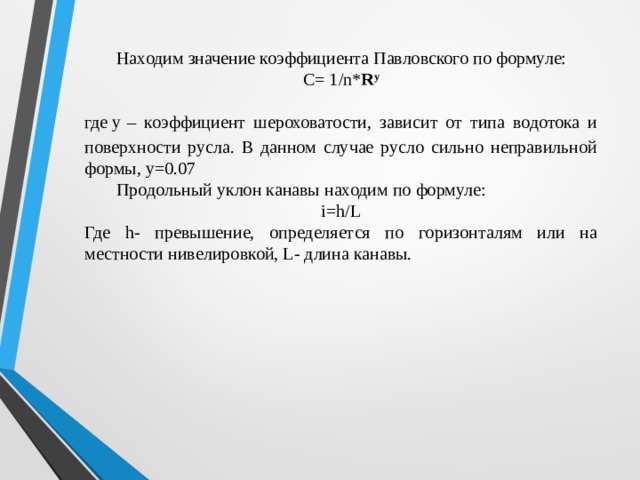

Находим значение коэффициента Павловского по формуле:

C= 1/n* R y

где y – коэффициент шероховатости, зависит от типа водотока и поверхности русла. В данном случае русло сильно неправильной формы, y=0.07

Продольный уклон канавы находим по формуле:

Где h- превышение, определяется по горизонталям или на местности нивелировкой, L- длина канавы.

Расчет продольного уклона канавы.

Определяем гидравлический радиус канавы:

P=5,54 м,R=2.6/5.54=0.47 м.

Находим значение коэффициента Павловского:

С=14,3*0,47 0,07 =13,5

Рассчитываем продольный уклон канавы:

Вывод: Так как, скорость течения воды в канаве по дну больше допустимой, для уменьшения скорости можно использовать такой вид укрепления, как засев травы.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
