Строительный котлован и способы укрепления котлованов

Фундаменты и подвальные помещения лежат ниже уровня земли. Поэтому грунт под зданием должен быть вынут и должен быть образован строительный котлован. Если требуются точные сведения о строении и последовательности слоев грунта, то необходимо провести исследования грунтов, такие, как бурение скважин, зондаж или устройство шурфов.

В соответствии с видом строительных грунтов принимается решение о типе фундаментов и видах используемых строительных машин.
Кроме того, необходимо проверить, не проходят ли под участком трубопроводы водо- или газоснабжения, канализационные коллекторы, электрические и телефонные кабели. После этого необходимо произвести геодезическую съемку площадки и срезку верхнего слоя грунта на месте строительства сооружения и в местах подготовительных работ и складирования. Верхним (материнским) слоем грунта называют самый верхний слой живого грунта. Он особенно богат живыми организмами и содержит гумус или глину.

Этот слой может быть толщиной до 40 см. Верхний слой грунта должен по возможности складироваться на строительной площадке, так как он позже должен быть снова использован для покрытия и благоустройства площадки.

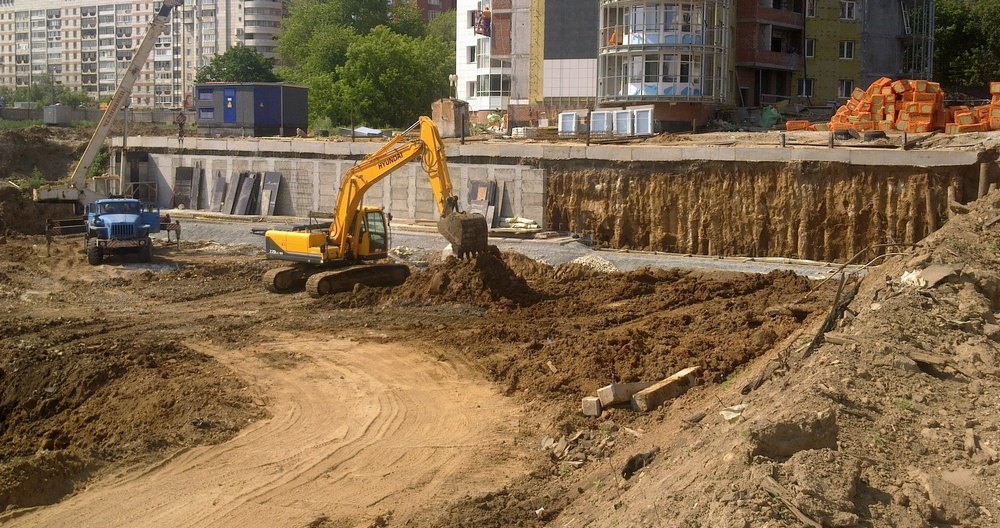

Выемка грунта из котлована производится почти исключительно с помощью погрузчиков и экскаваторов. Вынутый грунт отвозится с помощью грузовых автомобилей. При выемке грунта из котлована надо следить за тем, чтобы его стены укреплялись либо за счет откосов, либо за счет соответствующей обстройки. Длительные осадки, водоносные слои, мороз и сотрясения могут способствовать обрушению стенок котлована.
Дно котлована (подошва котлована) должно быть горизонтально, иметь проектный профиль и быть гладким.

Для этого в дно котлована вбиваются колышки одинаковой высоты. Высота колышков снимается с помощью нивелира или лазерного инструмента из какой-либо относительной точки и с помощью нивелирной рейки или приемника переносится на местность. В зависимости от глубины котлована получается разбивочный размер от верха колышка до верха дна котлована. Так достигается горизонтальность дна котлована. Грунтовую воду, воду из слоев грунта, поверхностные воды необходимо собирать и отводить.
Чтобы иметь достаточную свободу движений, необходимо, чтобы вокруг сооружения в котловане было достаточно широкое РАБОЧЕЕ ПРОСТРАНСТВО. Это пространство должно составлять от опалубки фундамента до подошвы откоса стенки котлована не менее 50 см.

Обеспечение безопасности котлована

Строительные котлованы и траншеи глубиной более 1,25 м при выемке грунта должны укрепляться против обрушения или последующего сползания земли. С каждой стороны котлована надо создавать защитные полосы шириной не менее 60 см, которые должны быть свободными, или надо следить за тем, чтобы вынутый грунт или верхний грунт не могли скатиться обратно в котлован.

Кроме того, в зависимости от градации строительного грунта на землю или скальный грунт устанавливается угол откоса для строительных котлованов. Он меньше, чем угол естественного откоса.
При глубине котлована до 1,75 м при устойчивом грунте на высоте 1,25 м над уровнем дна котлована должен начинаться откос под углом 45°.
В грунтах, связность которых может ухудшиться при высыхании, проникновении воды, при морозе или за счет образования скользких поверхностей, необходимо устраивать более пологие откосы или откосы с отступами (бермы). Ступени в ступенчатых стенах строительных котлованов должны быть шириной не менее 1,50 м; при этом глубина котлована не должна быть больше 3,00 м. Они также должны иметь откосы. При глубине котлованов свыше 5,00 м или при отклонениях от углов откоса необходимо рассчитать их устойчивость.
Если предполагаются дополнительные нагрузки и динамические воздействия или приходится считаться с сильным вымыванием откосных стен котлована, то поверхности откосов необходимо укрывать пленкой или укреплять нанесением тонкого слоя бетона (торкретирование).
В котлованах глубиной более 1,25 м необходимо иметь стремянки, выступающие не менее чем на 1,00 м над уровнем земли. При глубоких котлованах стремянки необходимо заменять лестничными маршами. Так как устройство откосов требует больших площадей на площадке, то стенки котлована могут укрепляться также и обстройкой. Это необходимо также при влагонасыщенных или равнозернистых грунтах.

Обстройка — это вертикально стоящая стена из балок или стальных ригелей, которые обложены по всей плоскости полнокантными брусьями толщиной минимум 5 см. Этим предотвращается обрушение стены котлована.
Для предотвращения обрушения стенок котлованов брусья обстройки должны выходить не менее чем на 5 см за пределы стенки котлована. Брусья должны всей своей плоскостью подпирать землю стенки.
ОБСТРОЙКА с ГОРИЗОНТАЛЬНОЙ ОПАЛУБКОЙ (укрепление брусьями) должна устраиваться постоянно вслед за отрывкой котлована. Эти работы следует начинать при глубине котлована 1,25 м.
При ОБСТРОЙКЕ МЕЖДУ РАМНЫМИ ИЛИ УСТАНОВЛЕННЫМИ В БУРОВЫЕ СКВАЖИНЫ СТАЛЬНЫМИ СТОЙКАМИ (БЕРЛИНСКАЯ ОБСТРОЙКА) брусья устанавливаются горизонтально между фланцами вертикальных стальных стоек. Брусья должны быть такими длинными, чтобы глубина опорной части соответствовала не менее четверти ширины фланца. Брусья необходимо закрепить досками и клиньями, причем клинья следует в свою очередь закрепить досками от смешения.

При ОБСТРОЙКЕ ВЕРТИКАЛЬНОЙ ОПАЛУБКОЙ в узких котлованах вертикально стоящие брусья своими нижними торцами вбиваются в подошву котлована и раскрепляются горизонтальными деревянными стяжками на расстоянии 1,75 м друг от друга. Деревянные стяжки должны иметь сечение минимум 12×16 см. Закрепление стенок обстройкой должно вестись по мере отрывки котлована. Предписания по устройству этого типа обстройки соответствуют предписаниям для обстройки горизонтальной опалубкой.

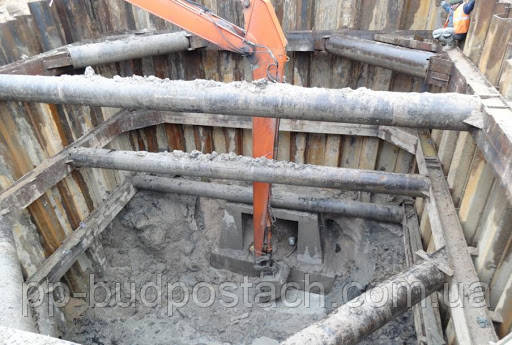

Если укрепление котлованов производится ШПУНТОВЫМИ СТЕНАМИ, то перед началом земляных работ шпунтовые профили устанавливаются в землю. Шпунтовые профили или шпунтовые брусья на длинных сторонах имеют так называемые замки, которые служат направляющими при вбивании шпунта. Вследствие того, что шпунт может воспринимать большие растягивающие и сжимающие нагрузки, раскрепление и придание жесткости шпунтовым стенам необходимо устраивать на больших расстояниях в продольном направлении, чем в других случаях обстройки. Шпунтовые стены имеют то преимущество, что они в значительной степени водонепроницаемы. Поэтому они применяются для укрепления стенок котлованов при гидротехнических работах.
Глубокие котлованы рядом с дорогами с интенсивным движением и с застроенными участками укрепляются СТЕНАМИ из БУРОНАБИВНЫХ СВАЙ. Для этого в земле бурятся скважины. В них вставляется арматура. Потом их бетонируют. Сваи могут стоять непосредственно рядом друг с другом или на некоторых расстояниях. При этом промежутки между ними заполняются бетонными стенами.

Вследствие веса сооружения в фундаментах возникают напряжения сжатия, которые должны быть распределены по грунту основания как можно более равномерно. Упрощенно принимают, что давление от фундамента на землю распространяется под углом в 45°. В действительности, однако, давление распространяется в форме луковицы под основанием сооружения. При этом получаются линии равных сжимающих напряжений, называемые изобарами. Распределение этих изобар называется также «луковицей давлений». По распределению изобар видно, что сжимающие напряжения под подошвой самые большие. В случае точечного фундамента напряжения уже на глубине, равной удвоенной ширине подошвы фундамента, почти равны нулю. В случае ленточных фундаментов это происходит на глубине, равной утроенной ширине подошвы. Изобары различных фундаментов не должны пересекаться, так как в районе пересечения происходит увеличение напряжений. Это может привести к осадкам здания.

Осадки зданий и разрушение грунта

Грунт как строительное основание должен воспринимать силы и нагрузки от сооружения. При этом строительное основание под нагрузкой может сжиматься и деформироваться. Здание осаживается равномерно на несколько миллиметров. Это называется осадкой. РАВНОМЕРНЫЕ ОСАДКИ обычно не угрожают зданию, и в нем не возникает осадочных разрушений. Однако если напряжения от двух рядом стоящих фундаментов пересекаются, то есть накладываются друг на друга, или под зданием имеет место неравномерное строение слоев грунта основания, то это может иметь следствием НЕРАВНОМЕРНЫЕ ОСАДКИ. При этом здание может наклониться в сторону или могут возникнуть осадочные трещины. Могут даже возникнуть строительные повреждения, которые сделают невозможным дальнейшее использование здания или сооружения.

Связанные и несвязанные грунты имеют различное поведение в смысле осадок во времени, которое можно определить с помощью испытания грунта на сжатие. При нагружении связанных грунтов вода находящаяся между отдельными зернами или пластинками грунта (вода в порах), будет выдавливаться. Вытеснение воды из пор происходит очень долго. Поэтому осадки в связанных грунтах могут продолжаться в течение многих лет. Размер осадок в зависимости от количества воды в порах может быть очень большим. Так, например, Хольстенские ворота в Любеке, построенные в 1477 г. за прошедшие столетия осели на 1,50 м.

При нагружении несвязанного грунта большие осадки произойти не могут. Зерна таких грунтов расположены очень тесно относительно друг друга. Таким образом, нагрузка передается от зерна к зерну и распределяется между ними. Однако каркас из зерен (гранул) тем не менее может более тесно сжиматься под нагрузкой. Это происходит уже при нагружении грунта.
Для того чтобы избежать опасности осадок в связанных грунтах, на практике связанный грунт на определенную глубину заменяется несвязанным грунтом (замена грунта). Если несущая способность грунта будет превышена,фундамент начинает скользить по шву скольжения вбок и сооружение резко осаживается или разрушается.

Поведение грунта при морозе (промерзание)

Мокрый связанный грунт особенно чувствителен к морозу. Мороз проникает в зависимости от климатических условий примерно от 0,80 до 1,20 м в глубину грунта. До этой глубины, ГЛУБИНЫ ПРОМЕРЗАНИЯ, вода, находящаяся в грунте, может замерзать. При этом объем воды увеличивается примерно на 10% . Так как в промокшем пространстве в порах связанного грунта нет места для увеличения объема, то грунт начинает подниматься кверху. При этом говорят о морозном пучении грунта.
Ледяные линзы возникают потому, что вследствие капиллярного действия влага поднимается из незамерзших слоев грунта и замерзает при попадании в зону мороза. Эти морозные выпучивания обусловлены ледяными линзами, которые в зависимости от влажности и капиллярности грунта могут быть различной величины и могут приводить к значительным морозным разрушениям. Морозные разрушения в большинстве случаев проявляются только после оттаивания грунта, например как выпучивание садовых стен, как трещины в строительных конструкциях или как повреждения дорожного покрытия.

Водоудержание

Возведение сооружений требует, как правило, сухих котлованов. Попадание поверхностной воды (верховодки), воды, текущей по водоупорному слою, или грунтовых вод в котлован вызывает опасность обрушения откосов и стен котлована. Для того чтобы эту опасность исключить, необходимо предотвратить попадание воды в котлован или, соответственно, удалить воду, попавшую туда. Все мероприятия для поддержания котлована в сухом состоянии называют водоудержанием.

При удалении воды из котлованов или траншей различают открытое водоудержание и водопонижение. При ОТКРЫТОМ ВОДОУДЕРЖАНИИ попадающая в котлован поверхностная вода или вода в слоях грунта собирается в углубленной части котлована, так называемое насосное болото, вне периметра строящегося здания и откачивается из котлована. Поэтому дно котлована надо спланировать таким образом, чтобы к этому месту проходили уклоны. По краям котлована могут быть устроены дренажные трубы или канавы, в которых должна собираться вода из слоев грунта или просачивающаяся вода, выходящая из откосов, которая затем должна отводиться к насосному болоту. С помощью этих мероприятий предотвращается заболачивание дна котлована и обеспечивается нормальное проведение работ по устройству фундаментов. Открытое водоудержание возможно также тогда, когда дно котлована в незначительной степени лежит ниже уровня грунтовых вод.

Если подошва колована лежит глубже существующего уровня грунтовых вод, то в случае грунтов с определенным водопроницанием с началом земляных работ требуется ПОНИЖЕНИЕ УРОВНЯ ГРУНТОВЫХ ВОД. С помощью всасывающих труб, которые расставляются на небольших расстояниях по площади котлована и объединяются кольцевым трубопроводом, связанным с откачивающим насосом, уровень грунтовых вод понижается и удерживается ниже уровня дна котлована по меньшей мере на 50 см. Таким образом, котлован может поддерживаться сухим для проведения фундаментных работ. Однако необходимо следить за тем, чтобы водопонижение не привело к осадкам сооружения, не повлияло на водоснабжение и не привело к изменениям окружающей среды.

Фундаментные трубы с заменой грунта под основание

Устройство тела трубы включает (табл.2.7.2) работы 1.1, 1.4, 1.5, 1.6, 1.7 и 1.8 «Заполнение пазух ПГС».

Рисунок 2.7.1 Поперечное сечение фундаментной трубы с заменой грунта под основание

Предварительно вычисляют основные размеры поперечного сечения основания (рис. 2.7.1).

Высота подсыпки у трубы:

где – радиус наружной поверхности звена трубы

м;

– угол обхвата звена,( );

– толщина стенки трубы определятся по таблице,(t=0,14м);

– диаметр звена, м.

где – число очков трубы.

Ширина верха и низа котлована:

где – заложение откоса котлована,( );

h_k – глубина котлована:

Единичные объемы (на 1 п.м. тела трубы) работы:

1.1 «Рытье котлована»:

1.10 «Замена грунта под основание» слоем h_зам:

1.9 «Обратная засыпка котлована»:

1.2 «Подготовка из щебня»:

1.3 «Устройство фундамента из бетона В25»:

1.5 «Монтаж звеньев труб

Работа 1.5 «Монтаж звеньев» включает количество звеньев ТВ120.25-1

и их общий объем. Количество звеньев определяется длиной трубы. Объем бетона на 1 звено и масса звена определяем по таблице, (масса звена – 3950кг, расход бетона В30 – 1,60м 3 ).

1.6 «Омоноличивание промежуточных стыков»

Работа 1.6 «Омоноличивание промежуточных стыков» осуществляется строительным раствором. Объем строительного раствора на стык определяется по формуле:

,

где – диаметр трубы, толщина звена и раструба определяемы по таблице ( ).

1.7 «Гидроизоляция оклеечная стыков звеньев»:

Площадь оклеечной изоляции одного стыка звеньев:

2.7.2 Устройство противофильтрационного экрана

Устройство противофильтрационного экрана включает основные работы, приведенные в таблице 2.7.2.

Предварительно вычисляют ширину противофильтрационного экрана L_п, длину котлована (вдоль оси трубы) по низу и по верху ( ), ширину низа котлована и верха .

Работа 2.1 «Рытье котлована» под один противофильтрационный зуб определяется по формуле объема усеченной пирамиды:

где – глубина котлована ( );

, – площади дна котлована и верха:

где L_п – ширина противофильтрационного экрана.

Объемы работ 2.2, 2.3 определяются по формулам:

,

Работа 2.4 «Устройство подушки из ПГС»:

Рисунок 2.4 Схема к определению объемов работ по устройству противофильтрационного экрана

Устройство ковша размыва

Устройство ковша размыва может включать работы, приведенные в таблице 2.7.3.

Так как предохранительный откос устраивается из монолитного бетона, то включаются работы 3.1 – 3.4 и 3.6, 3.7. Работа 3.1. Объем грунта определяется по формуле:

где Т – глубина ковша размыва;

В_п – ширина предохранительного откоса.

Работы 3.2, 3.3, 3.4 и 3.5 определяются площадью предохранительного откоса с заложением 1:1,5.

Площадь планировки поверхности (работа 3.2) равна площади поверхности предохранительного откоса. Устройство щебеночной подготовки под укрепление толщиной 0,10м (работа 3.3):

;

Укладка бетона (работа 3.4) толщиной 0,12м:

Укрепление русла и откосов

Объемы работ по устройству укрепления русла и откосов определяют отдельно для русла на входе, на выходе, откосов на входе, на выходе. Для этого предварительно определяют площади укрепления по размерам укрепления на чертеже трубы. Тип укрепления русла и откосов принимается по заданию.

Укрепление откосов и русла на входе плитами ПК100.12.е включает работы 4.1, 4.2, 4.3, 4.4, 4.6, 4.8, 4.9.

В случае укрепления откосов необходимо определить длину укрепленного откоса при известной его высоте h_y и заложении откоса 1:m_о. Эта длина равна:

где h_y – высота укрепления откоса на входе (h_y11) и на выходе (h_y21), определяются расчетом (см. §2.1).

Таблица 2.7.8 – Ведомость объемов работ на устройство трубы ТВ 120.25-1

Устройство противофильтрационного экрана

Устройство противофильтрационного экрана включает работы, приведенные в таблице 2.7.4.

Предварительно вычисляют ширину противофильтрационного экрана L_п, длину котлована (вдоль оси трубы) (рис.2.4.4) по низу и по верху ( ), ширину низа котлована и верха .

(2.7.29)

где , – определяется по формулам (2.7.14) и (2.7.1).

Работа 2.1 «Рытье котлована» под один противофильтрационный зуб определяется по формуле объема усеченной пирамиды:

, (2.7.30)

где – глубина котлована ( );

, – площади дна котлована и верха:

где L_п – ширина противофильтрационного экрана, определяется по формуле (2.7.29).

Рисунок 2.7.4 Схема к определению объемов работ по устройству противофильтрационного экрана 1

Объемы работ 2.2, 2.3 (табл.2.7.5) определяются по формулам:

,

где – обозначения в формуле (2.7.19).

Работа 2.4 (табл.2.7.5) «Устройство подушки из ПГС»:

.

Устройство ковша размыва

Устройство ковша размыва может включать работы, приведенные в таблице 2.7.5.

Если предохранительный откос устраивается из монолитного бетона, то включаются работы 3.1 – 3.4 и 3.6, 3.7, если из плит ПК100.12.е, то работы 3.1 – 3.3, 3.6 и 3.7.

Работа 3.1. Объем грунта определяется по формуле:

, м 3 , (2.7.31)

где Т – глубина ковша размыва (по расчету, см. § 2.5);

В_п – ширина предохранительного откоса (по расчету, см. § 2.5).

Работы 3.2, 3.3, 3.4 и 3.5 определяются площадью предохранительного откоса с заложением 1:1,5.

, м 2 , (2.7.32)

Площадь планировки поверхности (работа 3.2) равна площади поверхности предохранительного откоса. Устройство щебеночной подготовки под укрепление толщиной 0,10м (работа 3.3):

; , м 3 , (2.7.33)

Укладка бетона (работа 3.4) толщиной 0,12м:

, м 3 , (2.7.34)

Монтаж плит ПК100.12.е (работа 3.5) по площади равен площади предохранительного откоса. Последняя должна быть кратна площади одной плиты, т.е. 1м 2 .

Объем наброски камня (работа 3.6):

, (2.7.35)

где Т_к – высота наброски камня (по расчету).

Укрепление русла и откосов

Объемы работ по устройству укрепления русла и откосов определяют отдельно для русла на входе, на выходе, откосов на входе, на выходе. Для этого предварительно определяют площади укрепления по размерам укрепления на чертеже трубы. Тип укрепления русла и откосов принимается по заданию.

Укрепление русла трубы на входе и на выходе и откосов может включать следующие работы (таблица 2.7.5).

В таблице 2.7.5 все работы условно отнесены к разделу 4.1 (таблица 2.7.1) ведомости объемов работ. В пояснительной записке объем работ по укреплению русла на входе относится к разделу 5, на выходе – к разделу 7.

Например, работа 4.5 «Укладка бетона В25» в русле на входе имеет номер 5.5, в русле на выходе – 7.5, на откосах на входе – 4.5, на выходе – 6.5

Укрепление откосов и русла монолитным бетоном включает работы 4.1, 4.2, 4.3, 4.4, 4.5, 4.8 и 4.12. Укрепление откосов и русла на входе плитами ПК100.12.е включает работы– 4.1, 4.2, 4.3, 4.4, 4.6, 4.8. Укрепление откосов и русла на входе плитами ПК50.8.е предусматривает работы 4.1, 4.2, 4.3, 4.4, 4.7, 4.8, 4.9, 4.12.

На откосах плиты ПК100.12.е, ПК50.8.е и К40.7.е могут не закрыть требуемую площадь укрепления. В этом случае такие участки укрепляются монолитным бетоном и дополнительно включается работа 4.5.

Укрепление откосов нетканым синтетическим материалом с семенами трав включает работы 4.1, 4.2, 4.10, 4.11, 4.13, 4.14.

В случае укрепления откосов необходимо определить длину укрепленного откоса при известной его высоте h_y и заложении откоса 1:m_о. Эта длина равна:

, (2.7.36)

где h_y – высота укрепления откоса на входе (h_y11) и на выходе (h_y21), определяются расчетом (см. §2.1).

Площадь укрепления откосов у трубы нетканым синтетическим материалом определяется как разность площадей прямоугольника и эллипса по формуле:

, (2.7.37)

где b_o – ширина укрепления откоса; d – отверстие трубы;

t – толщина стенки звена трубы (таблица 2.1.1);

В случае укрепления откоса и русла монолитным бетоном площадь укрепления откоса также определяется по формуле (2.7.37).

Если откос укрепляется сборными плитами, следует выполнять раскладку плит по контуру укрепления. Оставшуюся часть укрепления выполнить из бетона. Следует учесть также, что блоки упоров размещаются на откосе у его подошвы, уменьшая площадь укрепления.

Объем по разработке грунта вручную под укрепление равен произведению площади укрепления на толщину укрепления. Например, при укреплении откоса плитами ПК100.12.е на слое щебня 10 см на площади 20 м 2 объем разрабатываемого вручную грунта составит (0,12+0,10)*20=4,4 м 3 .

Площадь планировки поверхности под укрепления равна площади укрепления.

Объем щебеночной подготовки толщиной 0,10м равен произведению этой толщины на площадь укрепления. Аналогично получаем и объем бетона слоем 0,12м, умножая 0,12 на площадь укрепления. Объем слоя строительного раствора толщиной 0,02 м также равен произведению толщины на площадь укрепления (0,02F_от).

Блоки упоров предусматриваются при укреплении откосов плитами или бетоном. Их сечение 0,4х0,5 м и длина 1,50 и 2,0 м (БУП150.40.50 и БУП200.40.50). Объем бетона на 1 блок упора принять расчетом или по таблице (2.6.5). Их количество указывают на чертеже трубы (см. спецификацию).

При укреплении откосов нетканым синтетическим материалом (НСМ) площадь этого материала следует принять больше площади укрепления на величину, равную произведению периметра внешнего края укрепления на ширину 0,40 м. Это связано с необходимостью заделки края полотна НСМ шириной 0,20 м на глубину 0,20 м.

Кроме того, полотна шириной 2,0 м укладываются внахлест шириною 0,15 м и крепятся анкерными скобами через 1,0 — 1,5 м между собой и деревянными кольями по периметру укрепления откоса через 1,0 – 1,5 м.
