Внутренние откосы оконных блоков

1. Введение

1.1. Рекомендации являются методическим и справочным материалом для специалистов, выполняющих разработку проектов жилых строящихся и реконструируемых зданий в г. Москве.

1.2. Анализ структуры общих теплопотерь в жилых зданиях показывает, что через световые проемы теряется до 60 % — 70 % тепла. При этом значительная его часть уходит через места примыкания окон к стенам и через откосы [4, 16].

Сопротивление теплопередаче, характеризующее теплозащиту наружных ограждающих конструкций, в т.ч. окон нормируется СНиП II-3-79* «Строительная теплотехника» [1], а также введенным с 1.10.03 г. СНиП «Теплозащита зданий» [12]. Более жесткие требования заложены в действующих ныне Московских Городских Строительных Нормах МГСН 2.01-99 Энергосбережение в зданиях. Нормативы по теплозащите и тепло- водо- электроснабжению [2]. В соответствии с МГСН 2.01-99 «приведенное сопротивление теплопередаче R пр * ) для окон в жилых зданиях должно быть не менее 0,54 м 2 ×° С/Вт.

* )

1.3. Для оконных блоков используют в качестве светопрозрачных элементов одно- и двухкамерные стеклопакеты [3]. Применение в стеклопакетах стекол с селективным покрытием (низкоэмиссонных стекол) дополнительно увеличивает сопротивление теплопередаче оконных блоков на 30 %.

Внедрение в практику строительства одностворчатых окон с узкой коробкой из ПВХ повлекло за собой ряд ошибок при проектировании наружных стен зданий, а также при монтаже в них этих светопроницаемых конструкций, заключающихся в неучете при теплотехнических расчетах и разработке проектов особенностей расположения окон в проемах стен.

Одна из ошибок первоначального внедрения таких окон связана с малой шириной пластмассовых коробок и створок оконных блоков в пределах 60 мм, в связи с чем на внутренних поверхностях коробок и оконных откосов, как в однослойных, так и двухслойных стенах возникают зоны с пониженными температурами, приводящие к выпадению конденсата или в ряде случаев их промерзанию.

Окна с более широкой коробкой имеют лучшие теплотехнические показатели, в местах примыкания к стенам, чем окна с узкой коробкой.

1.4. Учитывая, что принципиальных различий в предлагаемых конструкциях оконных блоков из ПВХ профиля нет, они отличаются друг от друга лишь количеством камер и шириной створок и коробок, в данных рекомендациях рассматриваются два принципиально отличающихся оконных блока — из ПВХ профилей (в 2-х вариантах), компании «Эксполанта-С»-«Weltplast» [7] и деревянные окна (в 2-х вариантах), выпускаемые ДОК-1. Дается оценка теплозащитных свойств, каждого из этих блоков в зависимости от местоположения его в проеме стены и решения узлов сопряжения оконных блоков с наружными стенами различных конструкций. В результате этой работы даны рекомендации по монтажу окон из ПВХ и деревянных в климатических условиях Москвы.

1.5. Вопросы исполнения узлов примыкания окон к оконным откосам регламентированы следующими нормативными документами ГОСТ 23166-99 «Блоки оконные», общие технические условия, [6] раздел 9 «общие требования к монтажу» и 10 «Гарантии изготовления», а также ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей» [5] Приложение Г «Общие требования по монтажу изделий», а установка оконных блоков регламентируется ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам» [13].

В указанных документах подробно формулируются основные положения по установке, креплению изделий в проеме, требования к качеству материалов, а также исполнению монтажного шва.

Однако в указанных разделах отсутствует ряд положений, влияющих на теплозащитные качества окон.

1.6. Кроме определения места расположения окон в проеме наружной стены при проектировании и установке окон следует учитывать теплопотери через узлы их примыкания к стенам.

Заполнение зазоров между коробкой и стеной должно выполнять одновременно три функции — защита от воздухопроницания, утепление коробки и предотвращение влагопакопления в месте примыкания ее к четверти.

1.7. Профили из жесткого ПВХ имеют большой коэффициент температурного расширения. Для исключения возможных деформаций окон при их нагреве и охлаждении зазоры между оконными блоками и откосами должны заполняться упругими материалами с учетом линейного удлинения ПВХ.

Непосредственно с этим связано и влияние на теплопотери способов утепления оконных откосов. Необходимость дополнительного утепления откосов зависит от конструкции и материалов наружных стен.

1.8. В данных рекомендациях показано конкретное конструктивное решение узлов примыкания окон из ПВХ профилей и деревянных с узкой и широкой коробкой, отвечающих требованиям энергосбережения в соответствии со СНиП II-3-79*; СНиП 23.02.03 и МГСН 2.01-99, в жилых зданиях с конструкциями наружных стен, указанных в п. 1.9.

1.9. Рекомендации предназначены для проектировщиков и строителей, вновь возводимых и реконструируемых зданий в г. Москве со следующими типами стен: кирпичными слоистыми на гибких связях, однослойных из мелкоштучных блоков, с фасадным утеплением, с вентилируемыми фасадами.

2. Конструктивные характеристики энергоэффективных оконных блоков

2.1. Оконные блоки с использованием ПВХ профилей

Отличительной особенностью оконных профилей из жесткого поливинилхлорида является широкий спектр продукции, выпускаемой в рамках нескольких серий, позволяющих удовлетворить требованиям по теплозащите самых различных климатических районов. Конструктивное решение и основные размеры некоторых профилей на примере «Weltplast» для окон Эксполанта-С представлены на рис. 2.1.

Общей чертой этих окон является применение многокамерных профилей из жесткого поливинилхлорида, армированных профильными элементами из оцинкованной стали. Размеры ПВХ профилей, количество и расположение воздушных камер, форма и сечение стальных армирующих элементов могут сочетаться с различными вариантами остекления.

Наиболее распространенная в России серия характеризуется применением трехкамерных ПВХ-профилей (коробок, рам, импостов) армированных профилями из оцинкованного металла толщиной 1,5 — 2,0 мм. Ширина оконных коробок составляет 60 мм, ширина оконных створок составляет также 60 мм.

Предусмотрена возможность применения однокамерных или двухкамерных стеклопакетов толщиной до 24 мм. При необходимости применения стеклопакетов большей толщины предусмотрено использование специальных створок, а для оконных коробок-уширителей, позволяющих устанавливать стеклопакеты толщиной до 36 мм.

Наилучшие результаты по температуре внутренней поверхности достигаются при использовании створок, имеющих у внутренней поверхности воздушную камеру.

Окна из профилей «Weltplast» имеют три притвора с резиновыми уплотнителями. Как показывают результаты замеров, такое уплотнение при правильном монтаже окон обеспечивает выполнение требований теплотехнических норм по воздухопроницаемости с значительным запасом.

Система « Weltplast » «Termetic» (выпуск 1998 г.) характеризуется переходом на четырехкамерные профили с устройством дополнительного притвора, расположенного в воздушной прослойке между рамой и створкой.

Окна Эксполанта-С из профилей «Weltplast » могут иметь уширенную коробку выполненную с 5-ю воздушными камерами. По сравнению с остальными сериями теплозащитные качества такой оконной коробки являются наилучшими (рис. 2.2).

Окно ПВХ-системы «Weltplast» с коробкой шириной 60 мм

1. Уплотнитель WD 552034

2. Штапик WP 556000

3. Фальцевый вкладыш WC 552051

4. Створка WP 552000

5. Уплотнитель WD 552038

6. Коробка WP 550000

7. Уплотнитель WD 550032

Окно ПВХ-системы «Weltplast» с коробкой шириной 121 мм

1. Створка WP 552000

2. Уплотнитель WD 552038

3. Коробка WP 580000

4. Уплотнитель WD 550032

5. Уплотнитель WD 552034

6. Штапик WP 556000

7. Фальцевый вкладыш WC 552051

2.2. Деревянные окна

В результате анализа, применяемых в настоящее время в строительстве конструкции деревянных окон, в рекомендациях конструктивных решений узлов их примыкания к стенам были приняты энергоэффективные окна (для Москвы) 2-х типов — одинарные со стеклопакетом, с коробкой шириной 68 (78) мм. Приведенное сопротивление теплопередаче r = 0,56 — 0,58 м 2 ×° С/Вт. Изоляция внешнего шума R = 36 — 38 дБа (рис. 2.3; 2.5 и 2.6). И двойные, с раздельными переплетами, с остеклением снаружи одним стеклом — 4 мм и стеклопакетом изнутри, с шириной коробки — 134 мм. Приведенное сопротивление теплопередаче r = 0,59 м 2 × ° С/Вт. Изоляция внешнего шума r = 36 — 38 дБа (см. рис. 2.4; 2.7 и 2.8).

Оба деревянных блока следующей конструкции:

1. Материал — сосна, лиственница, дуб, клееный брус.

2. Отделка — экологическими чистыми красками на водной основе фирм «TIKKURILA», возможна отделка отечественной краской.

3. Остекление одно, двухкамерный стеклопакет, 4/16/4, 4/8/4/8/4, стеклопакет может быть низкоэмиссионный, зеркальный, с К-стеклом или функциональными защитными пленками, возможна установка цветной раскладки внутри стеклопакета.

4. Уплотняющие прокладки — фирмы «DEVENTER» (Германия) из термопластических эластомеров, прочных и долговечных, обеспечивающих высокую герметичность, изоляция в диапазоне от -40 до +60.

5. Фурнитура фирмы «ROTO» (Германия), очень хорошо зарекомендовала себя в российских условиях. Возможна установка не дорогой отечественной фурнитуры.

Откосы для деревянных окон

Замена окон в офисе, доме или квартире предусматривает не только демонтаж старых оконных блоков и установку новых. Как бы аккуратно ни проводились эти два процесса, внешние и внутренние откосы в лучшем случае нуждаются в отделке, в худшем – в полном восстановлении. В любом случае существует несколько способов приведения откосов в порядок: штукатурка, отделка пластиком, деревом или пробкой. У всех этих вариантов есть свои достоинства и недостатки.

Штукатурные откосы

Штукатурные откосы применялись всегда и везде, с окнами всех видов, в зданиях различного назначения, для наружной и внутренней отделки. Качественно выполненные, они долгое время выглядят привлекательно, сочетаются с деревянными окнами любого цвета и конфигурации. При наличии на современном строительном рынке новейших штукатурных смесей, этот вариант отделки откосов стал одним из самых распространённых. Основные затраты приходятся на оплату работ квалифицированных специалистов, способных создать и оформить ровные поверхности, аккуратно обрамляющие новое окно.

Однако, несмотря на кажущуюся простоту решения проблемы, у штукатурных откосов есть свои недостатки, главный из которых – отсутствие хорошей теплолизоляции. В зимнее время это приводит к переохлаждению самого окна и его элементов и, как следствие, к выпадению на стеклах и поверхностях откосов конденсата. Применение новейших теплоизоляционных штукатурок (а теперь существуют и такие!) не решает всех проблем. Разница коэффициентов расширения раствора и штукатурки может проявить себя впоследствии в виде трещин вокруг оконного блока, что, безусловно, не лучшим образом будет выглядеть на фоне общей отделки помещения. Впрочем, многое действительно зависит от профессионализма рабочих, грамотного подбора ими материалов и соблюдения технологий отделки.

Теперь, взвесив все «за» и «против» этого способа оформления откосов, можно рассмотреть и другие варианты.

Пластиковые откосы

К ним, безусловно, относится не только листовой пластик, но и другие виды отделочных материалов, выполненных из него: теплоизолирующие сэндвич-панели, полые панели с перемычками, пористые панели и тонкие пластины, выполняющие скорее декоративную функцию. На каждом виде отделки следует остановиться подробнее.

Пластиковые листы толщиной 8-10 мм, при использовании теплоизоляционных материалов, например, минеральной ваты, позволяет получить ровные красивые откосы. Уход за ними прост и заключается лишь в протирании загрязнённых поверхностей влажной мягкой салфеткой. Однако высокая стоимость такого вида отделки откосов заставляет искать другие, более приемлемые варианты.

Сэндвич-панели представляют собой два листа из поливинилхлорида (ПВХ), между которыми находится слой теплоизоляционного материала – пенополиуретана (ППУ). С помощью специального профиля панели крепятся к оконному блоку, а по внутренней стене помещения проходит пластиковый уголок, придающий проёму завершенный вид. Наружный слой сэндвич-панелей может быть выполнен из глянцевого или матового пластика, поэтому владельцам новых окон предоставляется возможность выбора фактуры поверхности. Но, предпочитая глянец, помните, что в солнечную погоду на таких откосах появляются блики, слепящие глаза.

Наряду с низкой теплопроводностью, простотой ухода и высокой влагостойкостью у откосов из сэндвич-панелей есть еще одно преимущество – вполне доступные цены.

Полые панели с перемычками, так называемые сотовые стеновые панели, также могут служить отделочным материалом для оформления откосов. Воздушная прослойка придает определенные теплоизоляционные свойства, а значит, зимой откосы не будут промерзать. Но внешний вид такой отделки оставляет желать лучшего. Во-первых, цвет панелей, представленных на российском рынке, белоснежным не назовешь: импортные изделия имеют желтоватый оттенок, отечественные – сероватый. Во-вторых, недостаточная толщина стенок при дневном освещении демонстрирует находящиеся между ними рёбра жесткости, поэтому таким откосам свойственен эффект полос. Отдельные производители выпускают сотовые панели с утолщенной лицевой стенкой, через которую ребра жесткости не просвечиваются, но «в нагрузку» к высокому качеству материалов прилагается и высокая цена.

Пористые плиты из вспененного ПВХ обладают однородной структурой и низкой теплопроводностью. Для откосов используются плиты толщиной от 4 до 10 мм. Как правило, именно толщина определяет стоимость панелей, а значит, и отделки в целом, но в любом случае цены на этот вид отделочного материала вполне разумные. Широкая цветовая гамма позволяет при желании изготовить откосы того же цвета, что и оконная рама: наряду с цветными выпускаются панели «под дерево». И, конечно, на выбор потребителей два варианта фактуры – матовая и глянцевая.

Привлекательный внешний вид, простота проведения работ делают вспененный ПВХ привлекательным для потребителей, однако не стоит забывать о его основном недостатке – мягкости. Любой удар или сильное нажатие на поверхность такого откоса может оставить на ней в буквальном смысле неизгладимый след.

Тонкий пластик имеет ровную гладкую поверхность, но на этом его положительные характеристики как материала для отделки откосов заканчиваются. Некоторые компании предлагают быстро и дёшево оформить пространство вокруг окна, наклеив пластик на выровненные с помощью цементно-песчаного раствора откосы. Визуально всё выглядит вполне благополучно, но без теплоизоляции такие откосы будут промерзать, и в результате отслоение пластика неизбежно.

Второй вариант быстрого монтажа – «посадить» пластик на монтажную пену, решив тем самым две задачи: организацию теплоизоляции и декоративной отделки. В этом случае пена, безусловно, сыграет свою роль, предотвращая промерзание откосов, но она же и испортит внешний вид всей конструкции. Под воздействием постепенно расширяющейся прослойки пластик начнет коробиться и «пойдет волнами». Стоит ли говорить, что сэкономленные на отделке откосов деньги не покроют расходов на ликвидацию плачевных последствий?

Итак, рассмотрев возможные варианты использования пластика при обустройстве внутренних откосов, в качестве приемлемых мы выделяем листы толщиной 8-10 см, сэндвич-панели и вспененный ПВХ. В отличие от штукатурных откосов, пластиковые просты в уходе и не нуждаются в покраске. С окнами из ПВХ они сочетаются идеально, но, поскольку мы говорим о деревянных моделях, прислушиваться к мнению их владельцев приходится более чутко.

Деревянные откосы

Любители натуральных материалов стремятся по максимуму использовать их в качестве отделочных. И при установке окон из бука, дуба или сибирской лиственницы поступают заказы на отделку откосов панелями из той же древесины. Обработанные защитными составами, такие материалы практически не боятся влаги и других климатических воздействий. Твёрдые породы древесины весьма стойко выносят и механические воздействия, однако уход за ними несколько сложнее, чем за подобными изделиями из ПВХ. Ну а стоимость материалов и работ по обустройству деревянных откосов позволяют называть такой заказ скорее роскошью, чем необходимостью.

Пробковые откосы

Пробковые откосы – явление пока малораспространенное, но ряд компаний уже предлагает своим клиентам именно их. Изготовленный из коры пробкового дуба, этот материал – лучший среди природных тепло- и звукоизоляторов. Он приятен на ощупь, экологически чист, а разнообразная цветовая гамма позволяет подобрать подходящий вариант практически для любого интерьера. Недостатками такого вида покрытия можно назвать его мягкость и подверженность механическим воздействиям, а также высокую стоимость.

Все вышеперечисленные варианты касались отделки внутренних откосов, однако не следует забывать, что внешнему обрамлению оконной конструкции нужно уделять не меньшее внимание, а возможно — и большее. Отделка наружных откосов не должна ограничиваться заделкой шва между окном и стеной: без дополнительной защиты под воздействием ультрафиолета и влаги воздуха монтажная пена разрушается.. Штукатурные или пластиковые откосы не только придают окну завершенный вид, но и дают защиту от природных воздействий.

Теперь, зная основные варианты отделки откосов, вы сможете выбрать наиболее подходящий для вас – как по внешнему виду, так и по цене. Окна называют глазами дома, от них во многом зависят впечатления от всего жилого помещения. Мы надеемся, материалы этой статьи подскажут вам, как избежать ошибок на завершающем этапе оформления окон, и помогут сделать ваш дом светлым и уютным.

Внутренние откосы в Уфе

О существовании откосов люди вспоминают или даже узнают, как правило, только в процессе ремонта или при замене окон. Как бы качественно не было сделано новое окно без откосов оно будет иметь незаконченный, неряшливый вид. Приблизительно, как человек в смокинге и кирзовых сапогах. Вот тут-то и разгораются вокруг откосов нешуточные страсти! Хотя, казалось бы, какие могут быть страсти, ведь простояли же штукатурные откосы достаточно долго и, иногда, без единой трещинки.

Повышенная воздухопроницаемость старых окон служила гарантией долговечности штукатурных откосов. В щели и неплотности потихонечку поддувало, и откосы находились в щадящей температурной зоне.

Увы, герметичность конструкции современных пластиковых и деревяных окон имеет свою оборотную сторону, в щели не поддувает, и откосы оказываются на резкой температурной границе между наружным холодом и внутренним теплом.

Современные пластиковые и деревяные окна имеют практически идеальную герметизацию, и при открывании створки для проветривания холодный воздух снаружи «обрушивается» на прогретый до комнатной температуры откос, вследствие чего он растрескивается из-за наличия слоев, имеющих разные коэффициенты температурного расширения (сжатия).

Еще одна проблема – конденсат, основными причинами выпадения которого на поверхности откосов являются неправильная установка окна или неправильное исполнение, в т.ч. плохая заделка, узла сопряжения оконного блока со стеной. Грамотная отделка откосов позволяет во многом компенсировать влияние указанных факторов.

Одним из недостатков штукатурных откосов является то, что штукатурная смесь никогда не может быть прочно соединена с ПВХ-рамой, и это обязательно приведет к отслоению штукатурного откоса. Отсутствие в штукатурном откосе материалов, обладающих хорошими теплоизолирующими свойствами, увеличивает вероятность переохлаждения проема в период пониженных сезонных температур. Это, в свою очередь, приводит к переохлаждению самого окна и его элементов (штапиков, стеклопакета и др.), что вызывает выпадение конденсата как на поверхности откоса, так и элементах самого окна даже при влажности 55-60%. Выполнение штукатурных откосов требуют больших временных затрат, так как материал накладывается слой за слоем. При этом каждый последующий слой может быть положен только после полного высыхания предыдущего, иначе через непродолжительное время (2-6 месяцев) такие откосы обязательно потрескаются. К тому же, любые штукатурные работы предполагают большую влажность в помещении, особенного самого проёма, которая вызовет обязательный обильный конденсат на пластиковых изделиях, который может стекать и скапливаться на подоконнике. Штукатурка, накладываемая непосредственно на бетон (в панельных и блочных домах) или на кирпич внутренней кладки, является как бы продолжением стены и, как следствие, в большинстве случаев они получаются холодными, в местах их примыкания к рамам нередки случаи промерзаний. Промерзание же откосов влечёт за собой пониженную температуру в помещении, повышенную влажность, конденсат.

Теми же недостатками обладают откосы из листов гипсокартона с дальнейшей шпатлевкой и покраской. Они, кроме того, требуют качественного крепления.

Недостатками откоса из тонкого пластика, наклеенного на лист гипсокартона, являются высокая трудоемкость работ, ненадежность клеевого соединения, недостаточная устойчивость гипсокартона к влаге, ведущая к его разрушению.

Не подходят для отделки откосов и тонкие пластиковые листы, хотя кажется, что такой способ отделки самый простой. Пластиковые листы приклеиваются на отделываемую поверхность, при этом откос не утепляется, что ведет к его промерзанию и образованию конденсата. Клеевой способ крепления пластика ненадежен и приводит к его последующему отслоению в результате теплового расширения/сжатия материала.

На российском рынке сейчас легко можно найти панели из ячеистого пластика. При соблюдении ряда условий (использование монтажных профилей, крепежа панелей на рейку, утепление минеральной ватой) этим материалом можно отделывать оконный проем, но лишь при использовании относительно качественных панелей производства. Ввиду того, что откос находится в освещенной части помещения панель должна иметь дополнительное матовую окраску для предотвращения видимости структурных перегородок. Более дешёвые панели часто имеют ряд недостатков (изменение цвета панели со временем, заметные на лицевой поверхности ребра жесткости), которые делают невозможным их применение для отделки откосов. Общий вид окна теряет свою привлекательность, где наряду с качественно изготовленным окном применяется кустарная отделка оконного проёма.

Откосы из панелей МДФ являются достаточно дешевыми, но они, так же, как и откосы с использованием гипсокартона, не обладают надежной влагостойкостью и требуют качественного крепления.

Односторонние сэндвич-панели при хорошей эстетической характеристике не обладают достаточной жесткостью, что нежелательно при выполнении широких откосов, т. к. откос может прогибаться.

Установка пластиковых окон

Монтаж пластиковых окон выполняют специалисты: начиная от тщательного проведения замеров и заканчивая сдачей объекта заказчику.

Что же такое качественный монтаж, который обещает любая оконная компания в рекламе? Как он осуществляется?

Существующие нормы

Нормы монтажа пластиковых окон регулирует ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам». Им необходимо руководствоваться при проведении работ, проверять его указание в договоре при заказе конструкций.

Стоит обратить внимание и на то, что заказчик тоже несет ответственность за сохранение отличного состояния окна.

Важно соблюдать и необходимые внутренние показатели в помещении:

• температурный режим (оценить насколько хорошо и стабильно работает отопление в зимний период),
• влажность (в комнате не должны круглосуточно сушится тонны белья),
• вентиляцию (помещение регулярно проветривается, вытяжка работает правильно).

Эти параметры указаны для различных типов жилых помещений в соответствующем документе –СНиП 2.08.01-89* «Жилые здания».

Общие требования

Грамотный и качественный монтаж окна сводится к его установке и закреплению по уровню в подготовленном проеме и выполнению монтажного шва по периметру.

Монтажный шов – это комбинация нескольких изоляционных материалов, работающих совместно. Он необходим для заполнения пространства между оконной рамой и проемом.

Обычно состоит из трех слоев:

• Наружный (паропроницаемый) – защищает шов от атмосферных воздействий (дождя, снега, ветра, воздействия ультрафиолета) и отводит капиллярную влагу от основного слоя.
• Основной (центральный) – обеспечивает надежную тепло- и звукоизоляцию.
• Внутренний (пароизоляционный) – защищает шов от влаги внутри помещения.

Для дополнительной защиты утепляющего слоя от технологической влаги наружных стен (каменной кладки, монолитного бетона) часто устанавливают дополнительный, четвертый водо- и пароизоляционный слой между средним слоем шва и поверхностью проема.

Требования к материалам монтажного шва

Деформация блока в результате перепада температур должна восприниматься каким-либо одним слоем монтажного шва или совместной работой двух-трех слоев. Но только качественные материалы могут обеспечить выполнение подобных функций.

Материалы монтажных швов должны:

• соответствовать требованиям стандартов (срок годности, поставки и др.);
• иметь санитарно-эпидемиологическое заключение в соответствии с законодательством государства;
• иметь рабочую температуру применения в диапазоне от −10 °С до +40°С;
• быть совместимыми между собой, материалами стенового проема, оконной коробки и крепежных деталей;
• не допускать накопления влаги в монтажном шве и теплоизоляционном слое за год эксплуатации.

Порядок работ

Для грамотного монтажа рекомендуем соблюдать следующий порядок работ:

Подготовка проема

• Удаляем пыль и наплывы раствора с проема. Дефектные места шпатлюем водостойким составом. Допустимы сколы и повреждения до 10 мм в высоту, глубину.
• Пустоты в откосах проемов стен заполняем вставками из жесткого пеноутеплителя или специальной штукатурной смесью (после применения минераловатных материалов не забудьте защитить их от влаги). При установке оконного блока в четвертные проемы рекомендуемый заход за четверть коробки оконного блока должен быть не менее 10 мм.
• Перед установкой изоляционных материалов очищаем оконный проем от пыли, грязи и масляных пятен. В зимних условиях – от снега, льда, инея (с подогревом и просушкой поверхности).

При правильно выполненной установке металлопластиковая конструкция прослужит не одно десятилетие

Установка и закрепление окна в проеме

• Устанавливаем окно в проем.
• Фиксируем его на специальных подкладках (пластиковых или деревянных). Число и расположение опорных подкладок указывают в технической документации.
• Закрепляем окно в проеме на рамные дюбели или с помощью анкерных пластин с определенным шагом.

Схема крепления оконных блоков к стене

Необходимые расстояния между крепежными элементами приведены в таблице:

Ширина коробки, мм

Расстояние между крепежными элементами, мм

Коробки из: ПВХ-профилей белого цвета

Обеспечение монтажного шва

Правильный шов обеспечит надежную защиту

Для наружного слоя применяют ПСУЛ (предварительно-сжатые уплотнительные ленты), паропроницаемые герметики или штукатурки.

• Ленту в большинстве случаев применяют для проема с наружной четвертью: до установки окна, ее наклеивают по краям на боковые и верхнюю части оконной рамы с наружной стороны. При закреплении окна в проеме, их почти вплотную прижимают к наружной четверти. Расширяясь, лента занимает пространство между рамой и проемом.
• Паропроницаемый герметик (самый распространенный СТИЗ-А) – в проемах без четверти, когда снаружи полностью виден шов пены. Окно закрепляют в проеме, пропенивают. После высыхания пены ее подрезают и обрабатывают герметиком при помощи кисти или шпателя.
• Штукатурку для наружных работ удобно применять в любом проеме. Очень важно, чтобы она была паропроницаемой!

Основной (центральный слой) повсеместно выполняют из пенополиуретановой пены. Важно, чтобы монтажники использовали профессиональную пену и пистолет для нее. Соблюдайте рекомендуемое расстояние для монтажных зазоров.

Если зазор больше, чем необходимо, его делают послойно, с интервалами для высыхания

Заполнение монтажного зазора теплоизоляционными материалами должно быть сплошным по сечению, без пустот, разрывов, щелей и пере­ливов. Нельзя допускать расслоений, сквозных зазоров, щелей и раковин размером более 6 мм.

Внутренний слой выполняют из пароизоляционных самоклеящихся лент или эластичных герметиков. Слой должен быть непрерывным, без разрывов.

• Ленту наклеивают одной стороной на окно до пропенивания, а второй – на поверхность проема, закрывая высохшую пену. Чаще всего используют ленты «Робибанд», Bauset.
• Герметик наносят на пену после ее высыхания. Самый распространенный – СТИЗ B.

Стоит отметить, что внутренний слой нужен не всегда. Например, при отделке проема пластиковым подоконником и пластиковыми откосами с замазкой швов жидким пластиком. При оштукатуривании внутренних откосов без него обойтись нельзя (так как это мокрый процесс).

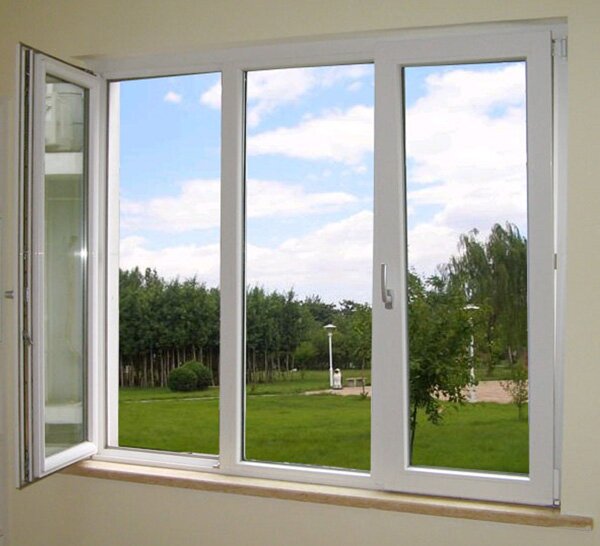

Трехстворчатое металлопластиковое окно

Установка комплектующих

Для окончательной отделки проема после установки окна к нему добавляют отлив снаружи, подоконник изнутри, внутренние откосы по периметру.

• Отлив (металлический крашеный) защищает от попадания влаги (дождя и снега) под окно. Его крепят на саморезы к подрамнику, специальному подставочному профилю под окном, который обязательно идет в комплекте с ним. Отлив необходимо вырезать четко по ширине проема, чтобы по бокам не осталось щелей, в которые может попасть влага. Он должен выступать относительно наружного края стены не менее чем на 20–30мм. Что дождь не «барабанил» по отливу, пространство под ним пропенивают или наклеивают на обратную сторону шумоизоляционную ленту.
• Подоконник вырезают по размеру проема, вставляют в подрамник под окно, выставляют по уровню на деревянные или пластиковые подкладки, пространство под ним пропенивают или прокладывают листовым утеплителем. Подоконники бывают разных видов: стандарт, акриловые (данке, кристаллит), деревянные, каменные и другие.
• Откосы уязвимы к перепадам температуры и образованию конденсата, даже при правильной установке окна. Поэтому рекомендуем, во-первых, использовать водостойкие материалы при отделке откосов, во-вторых, утеплить проем на расстоянии 150–200 мм от рамы. Декорировать откосы можно несколькими способами:
  • Штукатуркой. После установки окна и подоконника боковые и верхний откосы штукатурят и шпатлюют до получения ровной поверхности. После их можно покрасить.
  • Влагостойким гипсокартоном. Листы вырезают по размеру проема, выставляют по уровню и закрепляют на пену, саморезы, дюбели или строительный клей. Стыки шпатлюют, поверхность красят или клеят на нее обои.
  • Пластиком. Откосы разрезают и выставляют по уровню. К раме пластиковые панели обычно крепят при помощи П-образного направляющего профиля, к проему – монтажной пеной. Стыки промазывают жидким пластиком. Есть различные варианты: сэндвич-панели, с фигурным наличником и другие.

Регулировка окна (открывающихся створок)

Это важный пункт монтажа. Створки не должны задевать раму при закрывании, фурнитура – работать без посторонних звуков, скрипов, ручка – поворачиваться плавно, без щелчков. Все режимы открывания должны функционировать: поворот, откидывание, микропроветривание.

Проверяется прижим створки к раме: если уплотнительная резина прижата недостаточно плотно – усиливают прижим; если наоборот – ослабляют.

Выводы

При заключении договора необходимо проверить указание ГОСТ в документах, чтобы потом на него ссылаться. Дополнительно пропишите отдельные моменты, например, утепление откосов. В случае обнаружения дефектов, этот документ станет основанием для подачи иска и защиты своих прав.

При установке конструкций рабочими контролируйте выполнение всех пунктов плана.
